充电头网拿到了喜源源科技推出的一款65W 氮化镓充电器 ，，，， ，这款充电器为长条机身设计 ，，，， ，配备折叠插脚 ，，，， ，机身小巧便携。 。。。。充电器采用2C1A接口配置 ，，，， ，USB-C1/C2接口均支持65W快充 ，，，， ，USB-A口也支持快充 ，，，， ，并支持功率自动分配 ，，，， ，能够满足手机 ，，，， ，笔记本电脑以及老式设备的快速充电需求。 。。。。下面就对喜源源这款氮化镓充电器进行拆解 ，，，， ，看看内部的方案和用料。 。。。。
此前充电头网还评测过喜源源 100W 氮化镓充电器 ，，，， ，欢迎查阅。 。。。。
喜源源65W氮化镓充电器外观
喜源源这款65W氮化镓充电器采用PC防火材质白色外壳 ，，，， ，机身背面亮面磨砂撞色设计 ，，，， ，输入端插脚处做了曲面设计 ，，，， ，提升产品辨识度。 。。。。

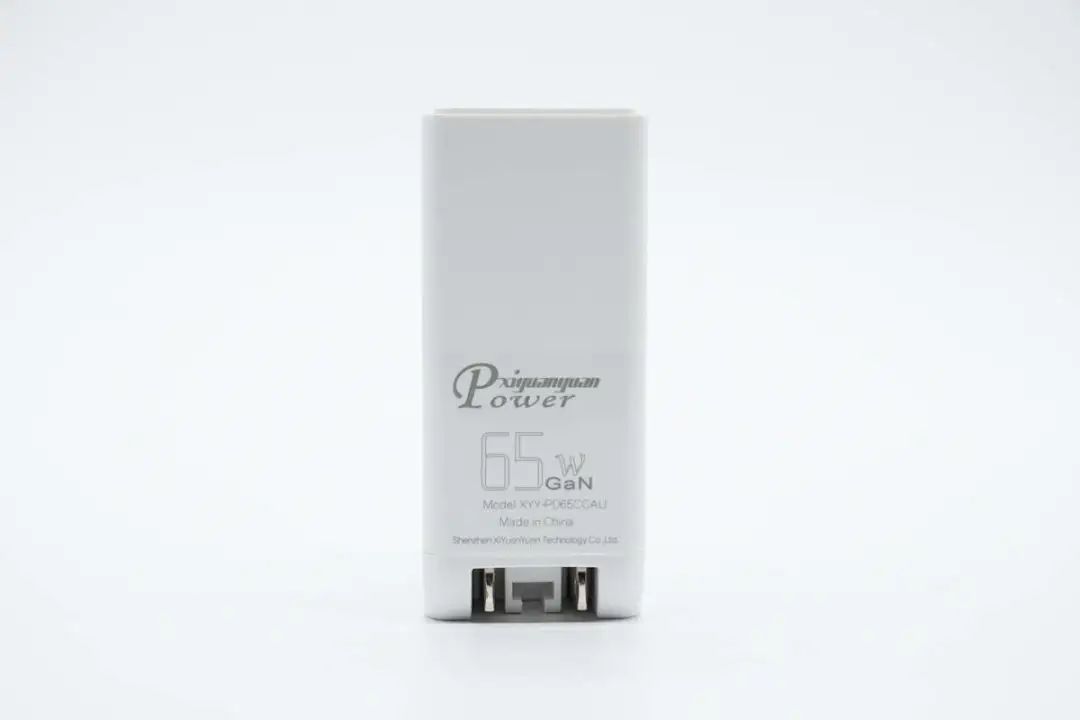

腰身一面印有xiyuanyuan Power、65W GaN、Model：XYY-PD65CCAU以及喜源源公司英文全称——ShenZhen XiYuanYuan Technology Co.,Ltd。 。。。。

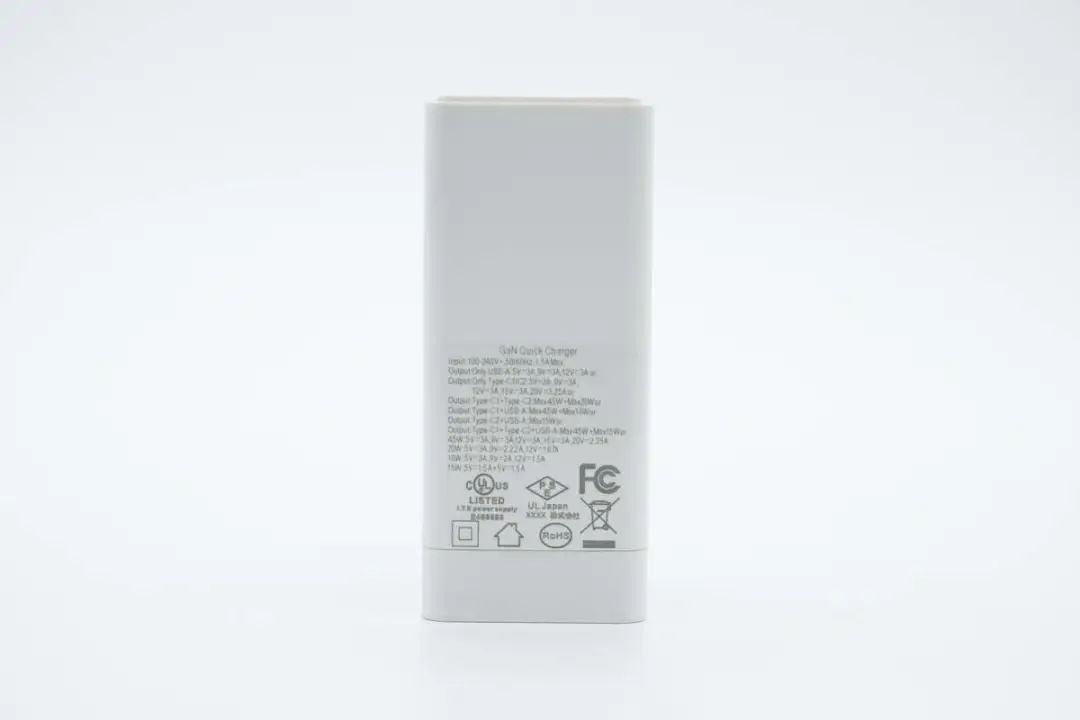

另一面印有产品参数 ，，，， ，从认证信息也可以看出这款氮化镓充电器是销往海外的产品。 。。。。

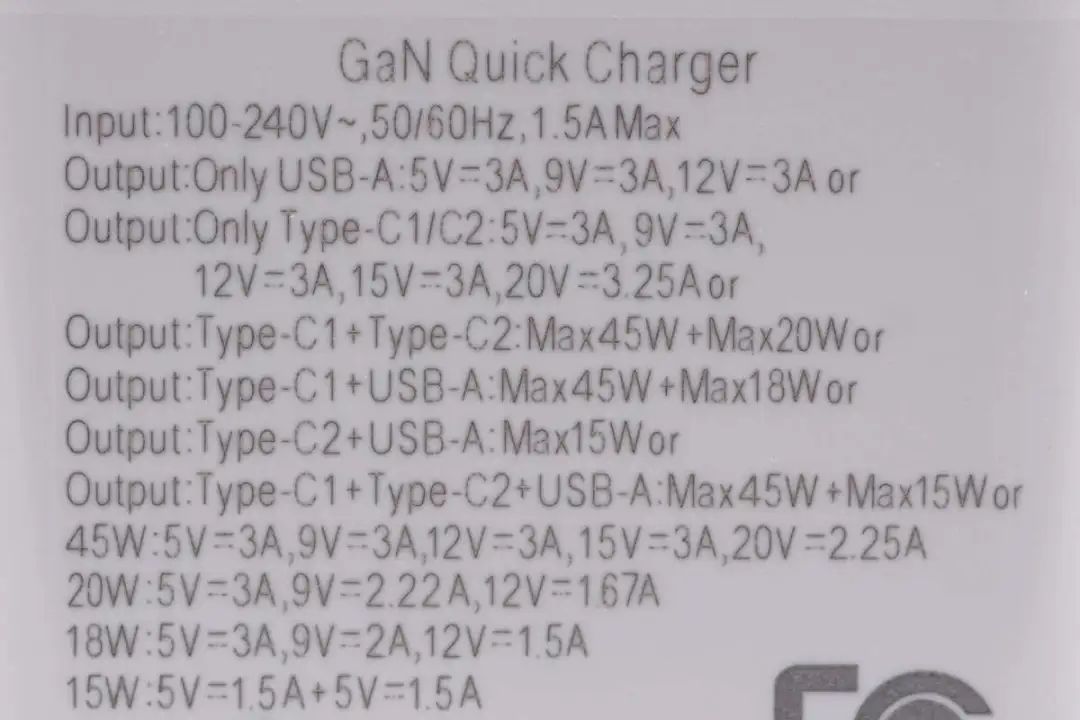

充电器参数特写
输入：100-240V~50/60Hz 1.5A
单口输出：
USB-C1/C2：5V3A、9V3A、12V3A、15V3A、20V3.25A
USB-A：5V3A、9V3A、12V3A
双口输出：
USB-C1+USB-C2：45W+20W
USB-C1+USB-A：40W+18W
USB-C2+USB-A：15W Max
三口输出：
USB-C1+USB-C2+USB-A：45W+15W
45W：5V3A、9V3A、12V3A、15V3A、20V2.25A
20W：5V3A、9V2.22A、12V1.67A
18W：5V3A、9V2A、12V1.5A
15W：5V1.5A+5V1.5A
充电器通过了UL、FCC、PSE认证。 。。。。

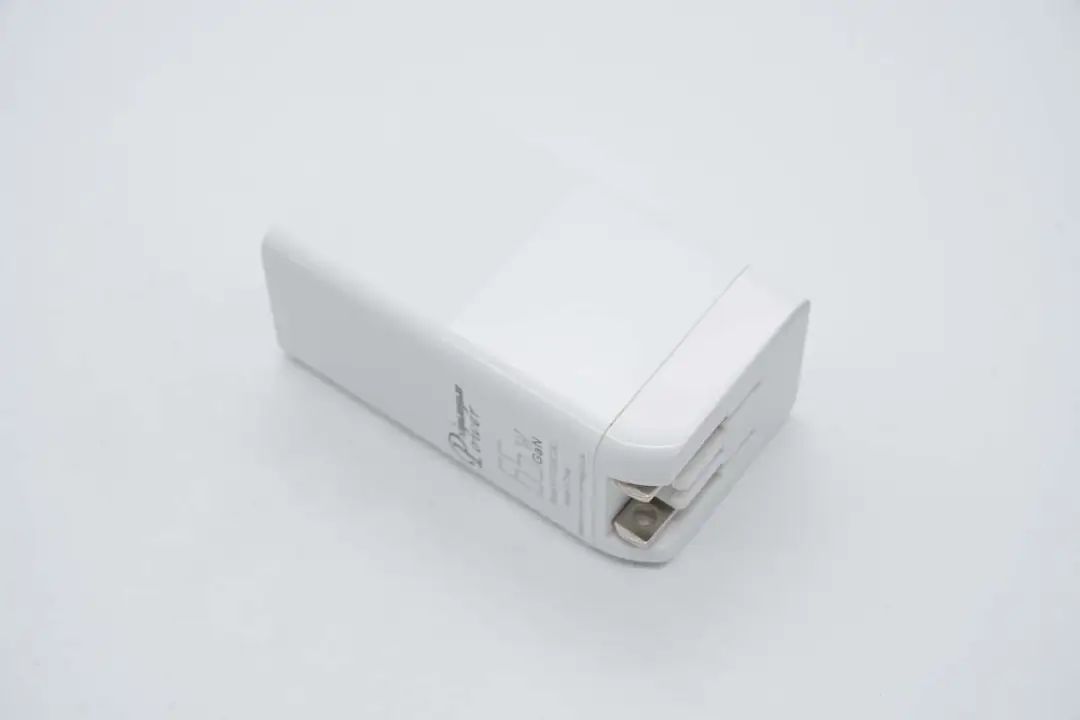

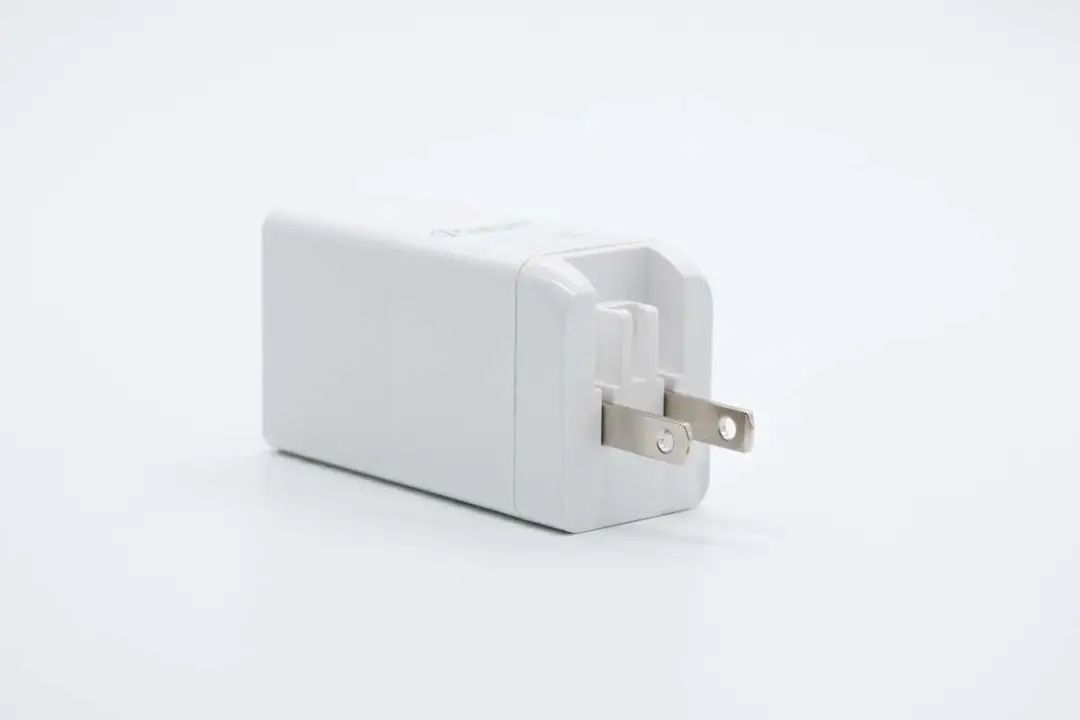

充电器配备可折叠美规插脚 ，，，， ，携带方便。 。。。。

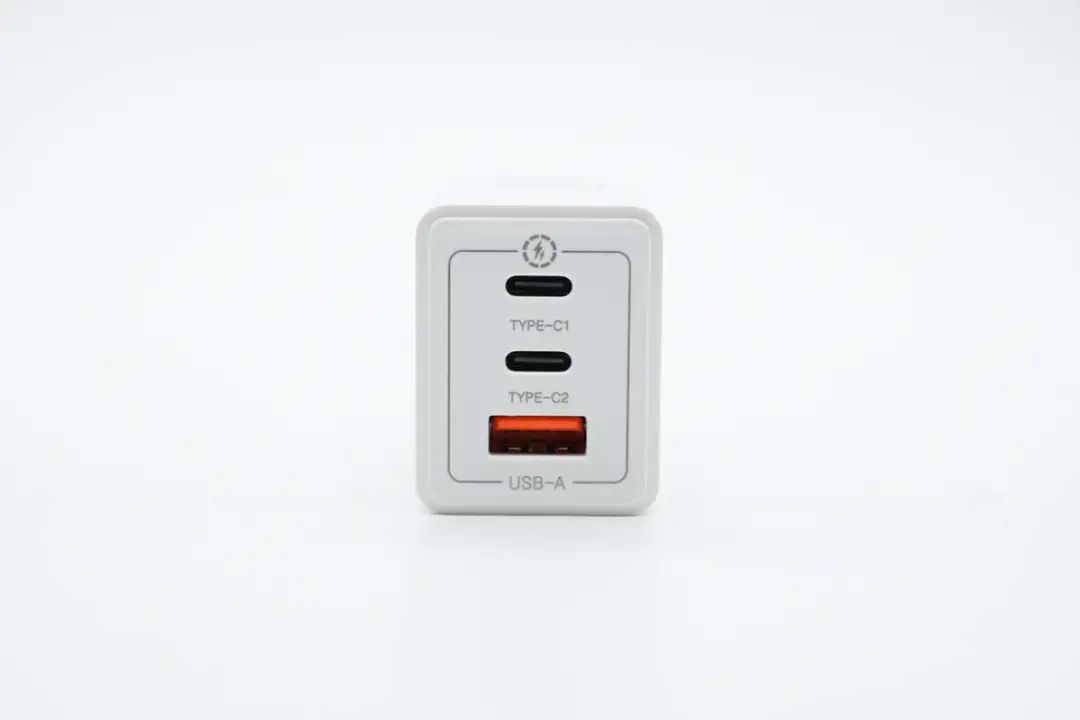

输出端配备2C1A三个USB接口 ，，，， ，两类接口胶芯分别为黑色和橘红色胶芯。 。。。。

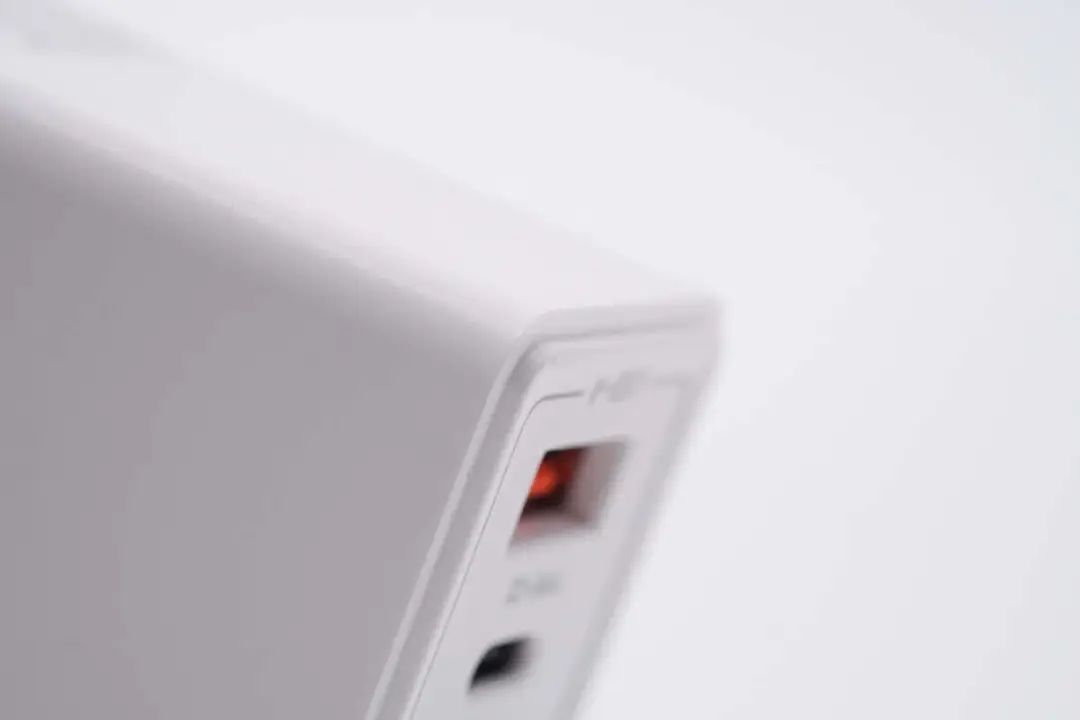

机身顶面边缘小一圈设计 ，，，， ，增添整体设计感。 。。。。

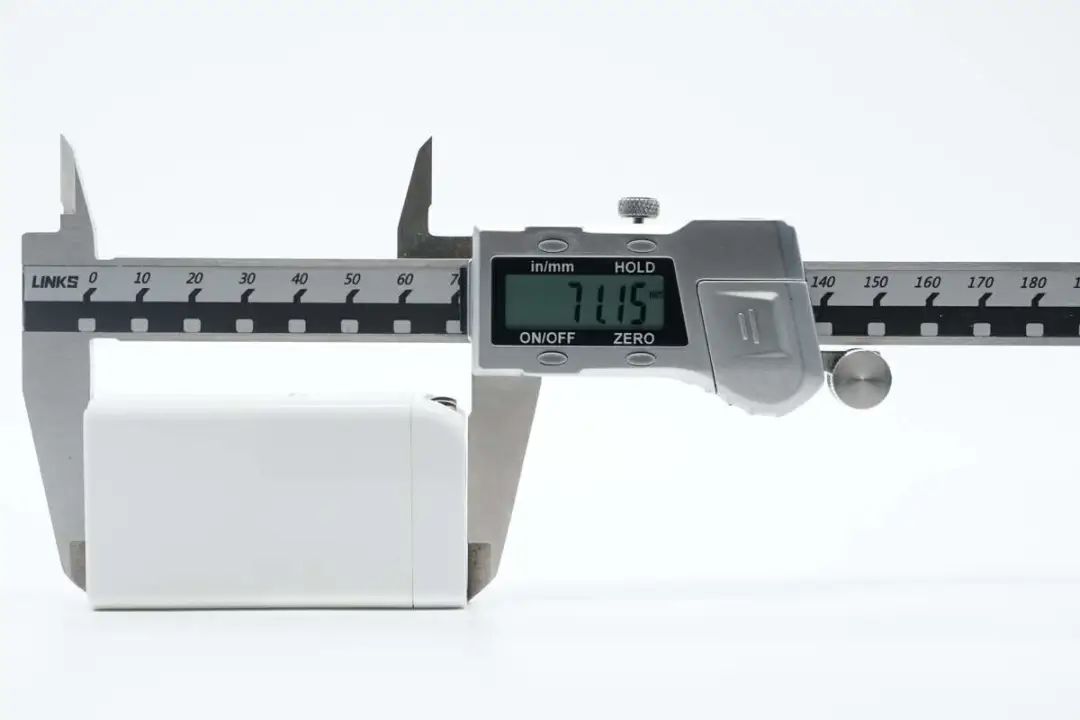

实测喜源源这款65W氮化镓充电器机身长度为71.15mm。 。。。。
宽度为31.12mm。 。。。。

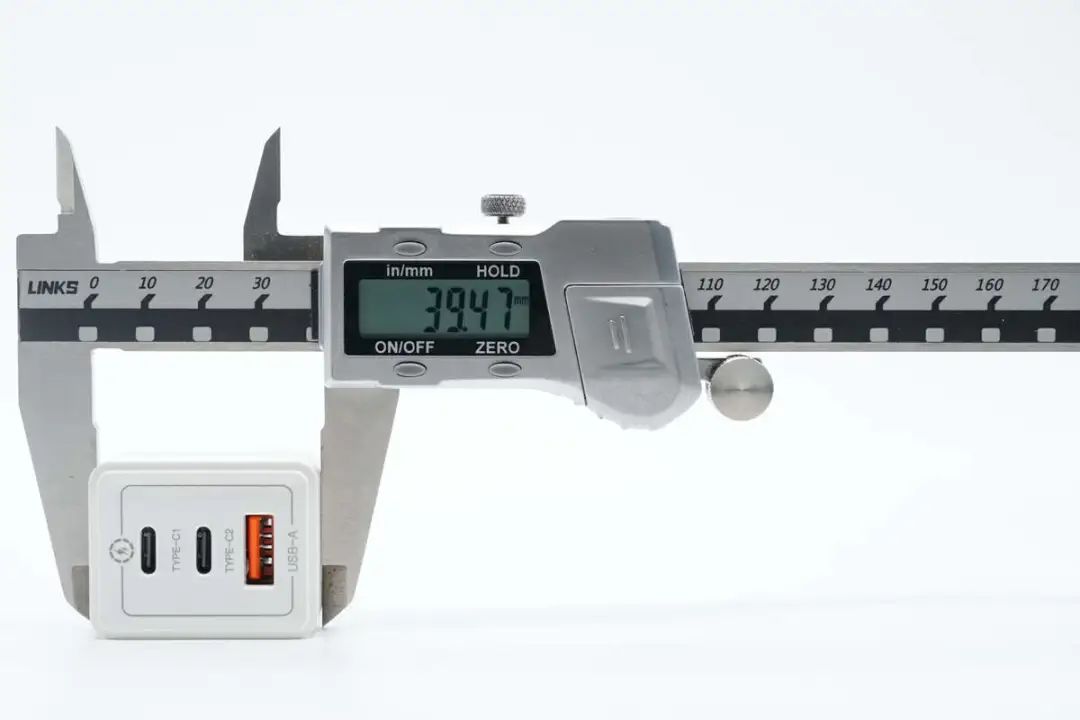

厚度为39.47mm。 。。。。

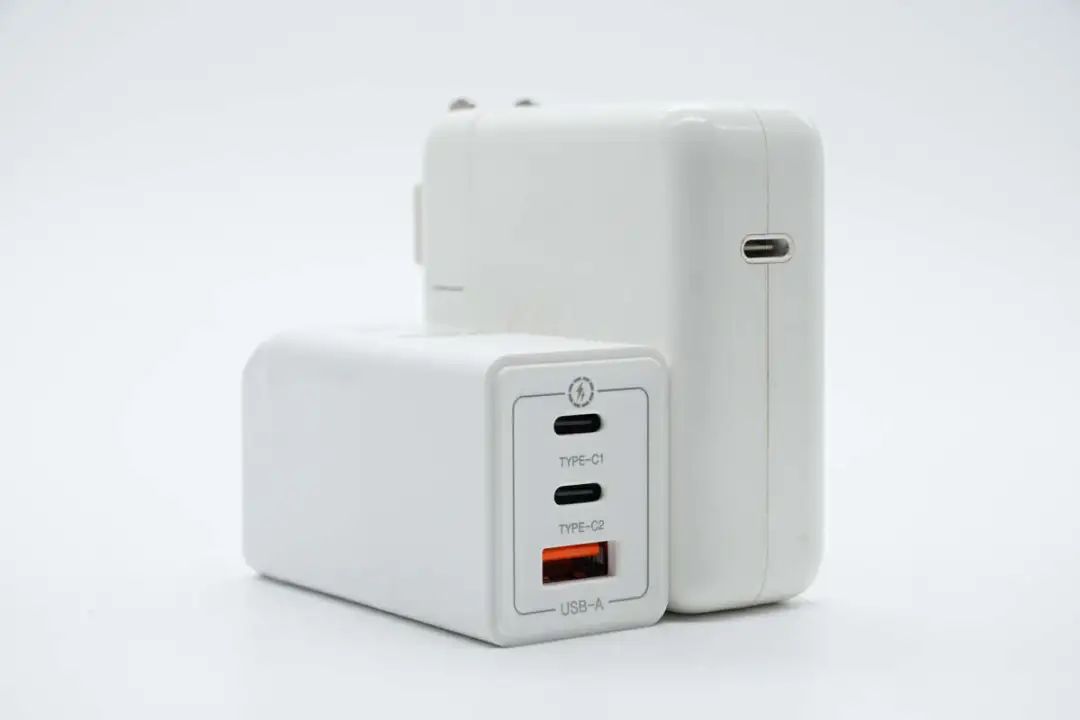

和苹果61W充电器对比 ，，，， ，体积优势明显。 。。。。

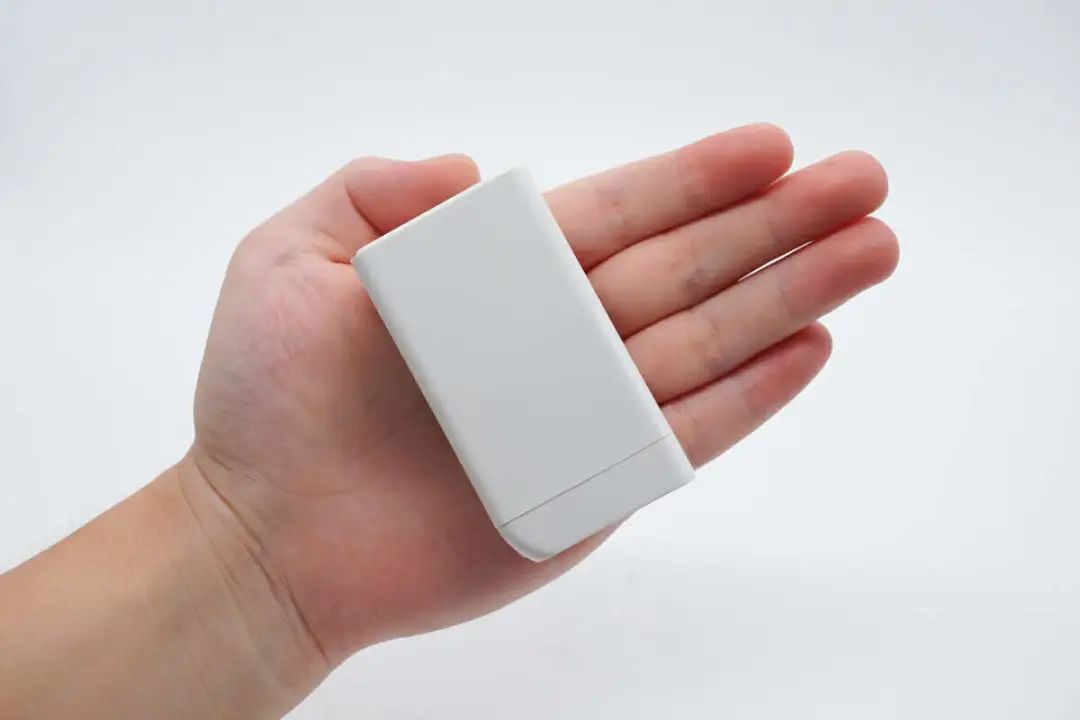

充电器拿在手上的大小直观感受。 。。。。

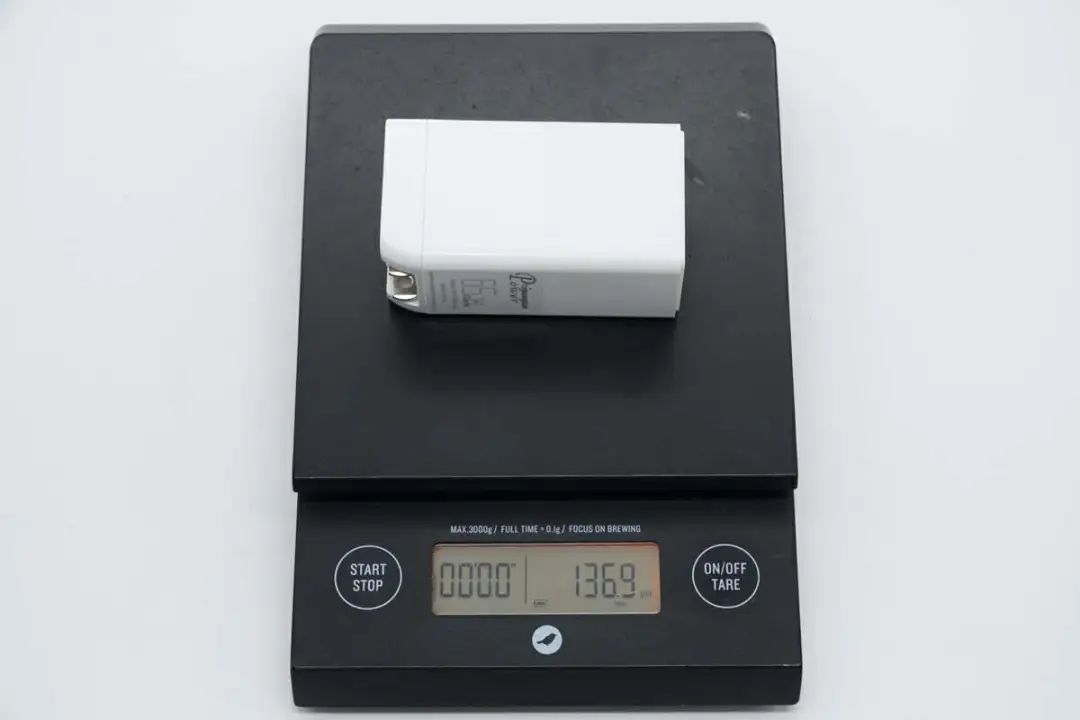

另外测得充电器净重约为137g。 。。。。

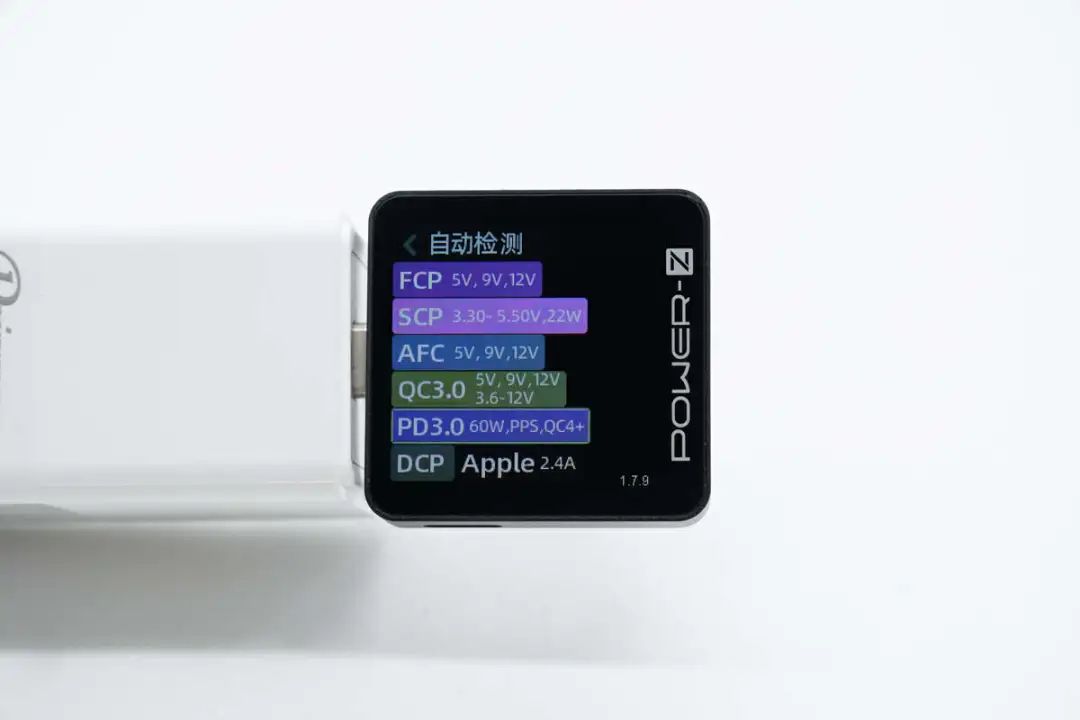

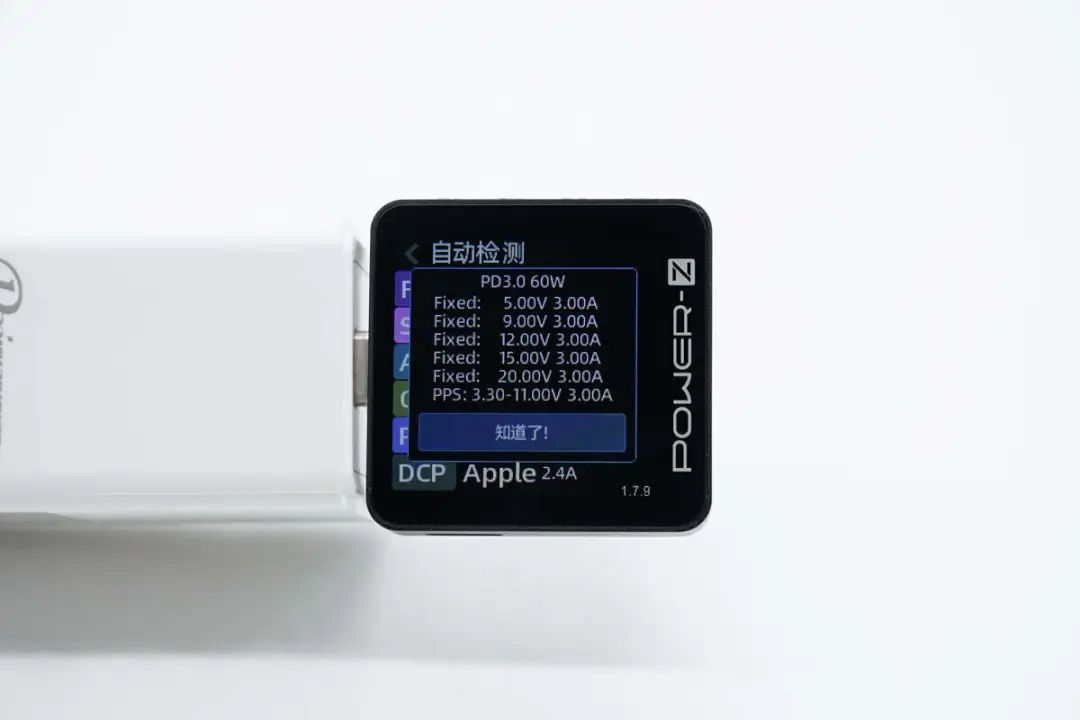

使用ChargerLAB POWER-Z KM003C测得USB-C1口支持FCP、SCP、AFC、QC3.0/4+、PD3.0、PPS、DCP、Apple 2.4A充电协议。 。。。。
并且具备5V3A、9V3A、12V3A、15V3A、20V3A五组固定电压档位 ，，，， ，以及3.3-11V3A一组PPS电压档位。 。。。。

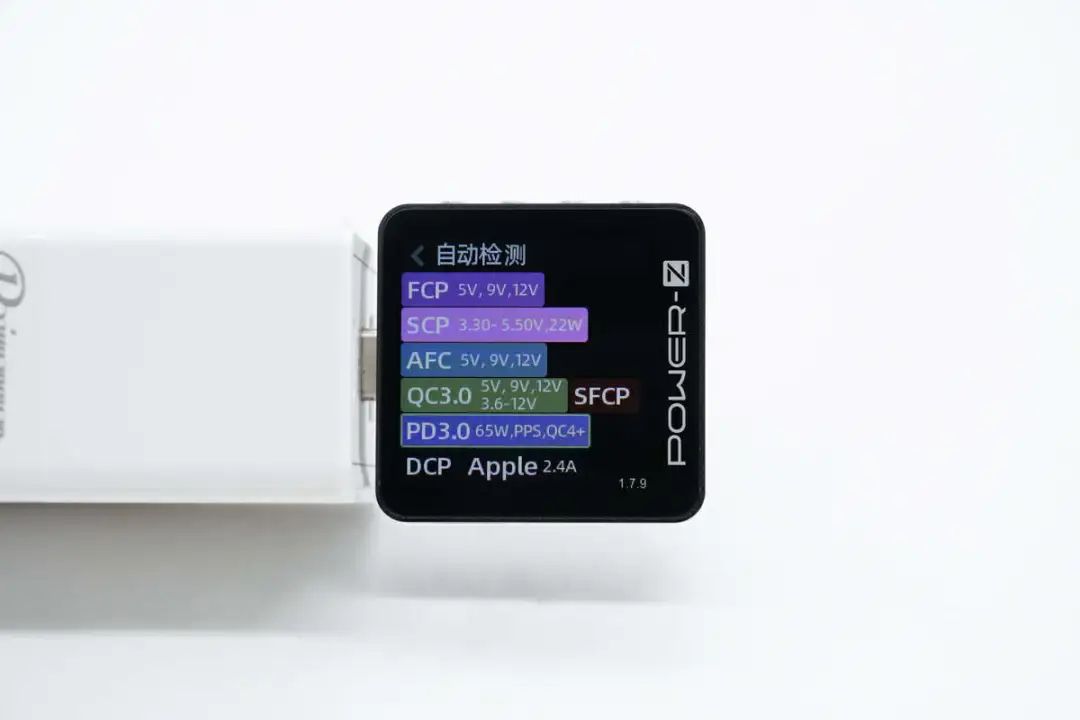

测得USB-C2口支持FCP、SCP、AFC、QC3.0/4+、SFCP、PD3.0、PPS、DCP、Apple 2.4A充电协议。 。。。。

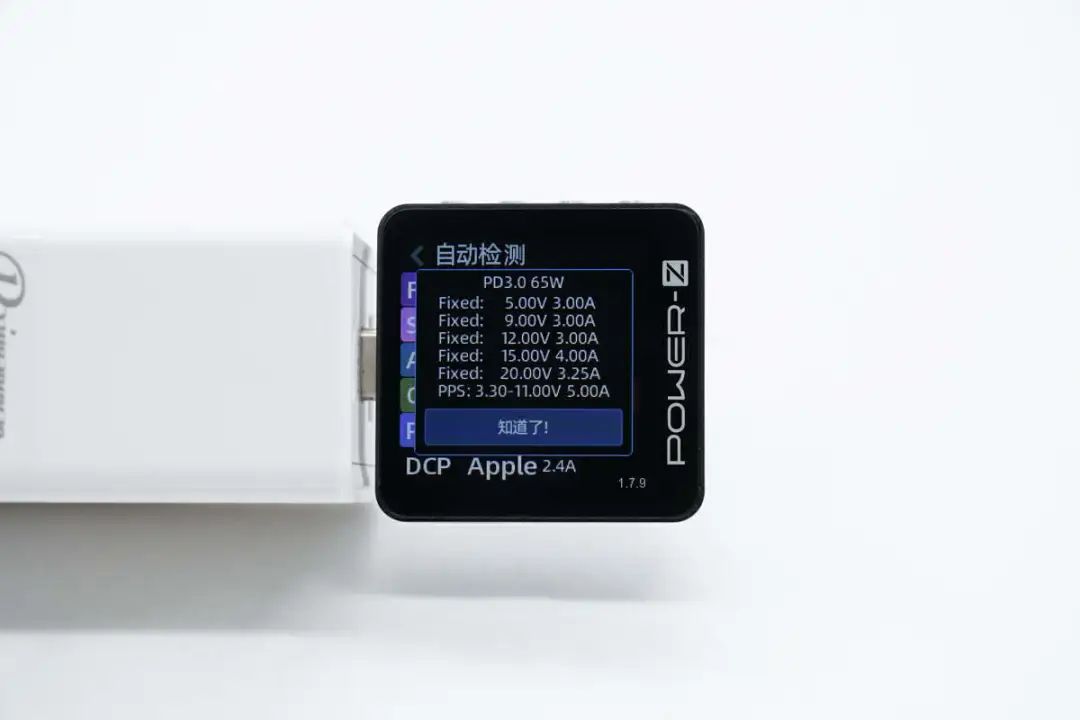

PDO报文显示USB-C2口具备5V3A、9V3A、12V3A、15V4A、20V3.25A五组固定电压档位 ，，，， ，以及3.3-11V5A一组PPS电压档位。 。。。。

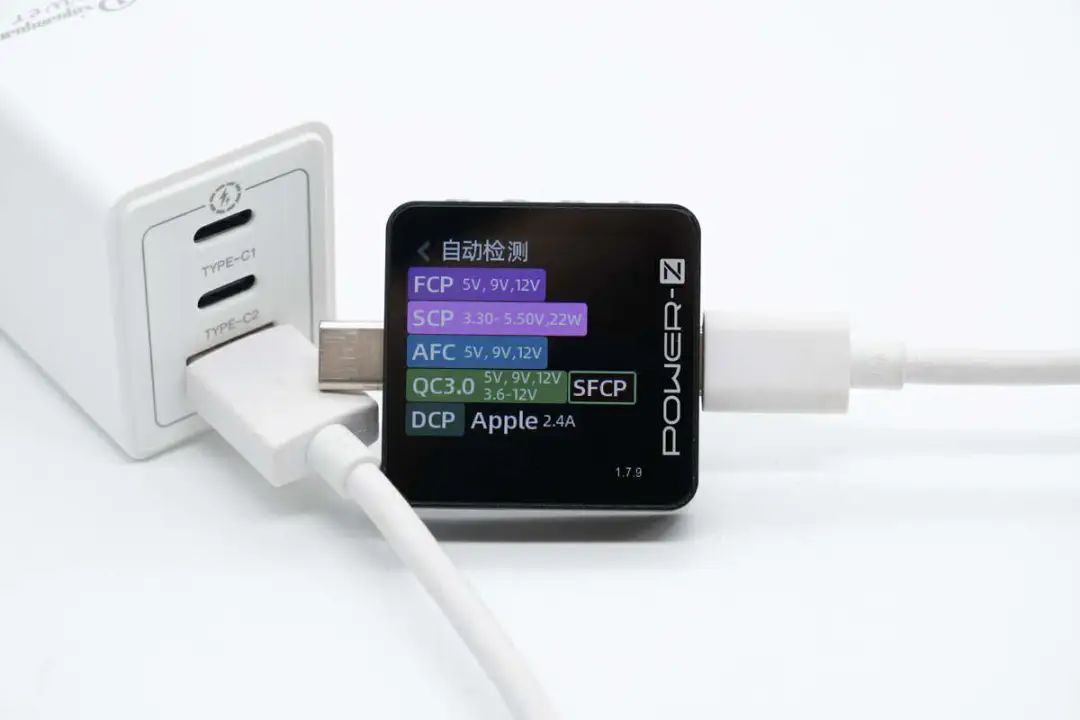

最后测得USB-A口支持FCP、SCP、AFC、QC3.0、SFCP、DCP、Apple 2.4A充电协议。 。。。。
喜源源65W氮化镓充电器拆解
看完了这款充电器的外观和测试 ，，，， ，下面我们就进行拆解 ，，，， ，看看内部的方案设计。 。。。。

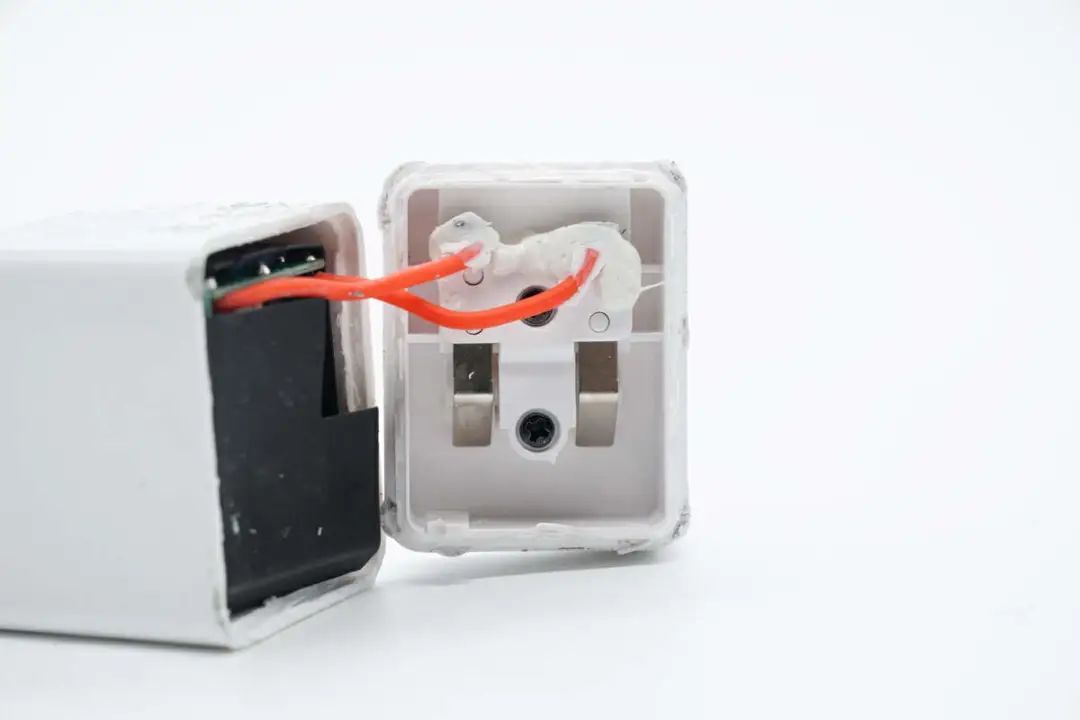

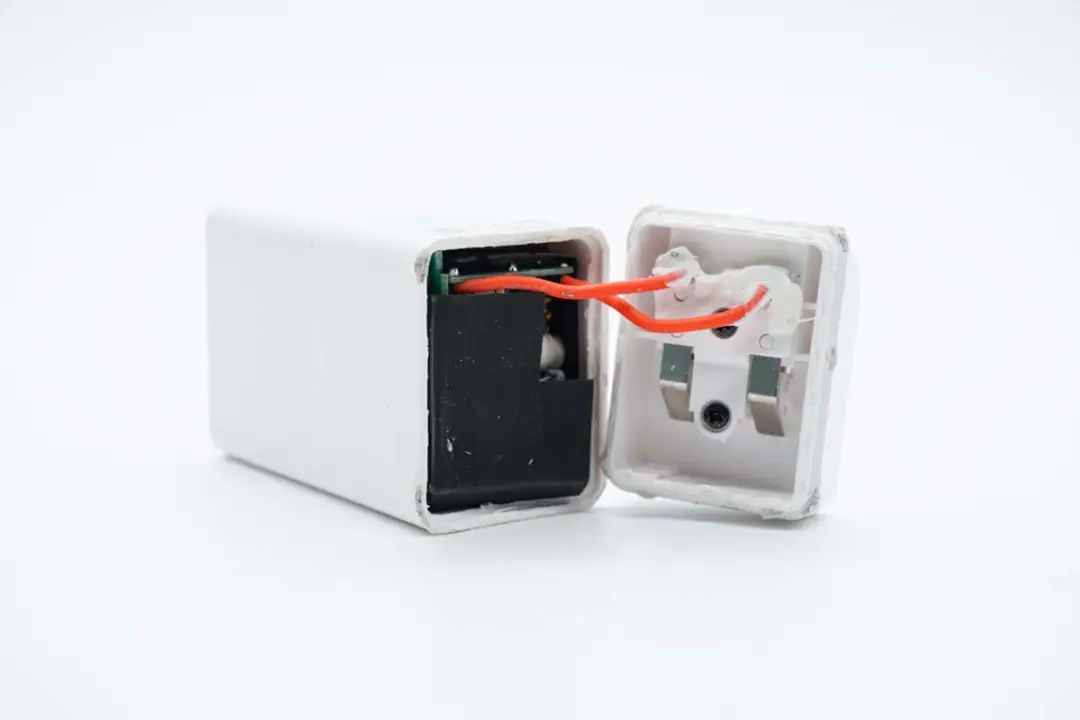

首先沿壳体接缝拆开充电器外壳 ，，，， ，折叠插脚与PCBA�？？？ ？？？？？橥ü枷吆附恿印� 。。。。
导线焊点涂胶加固。 。。。。

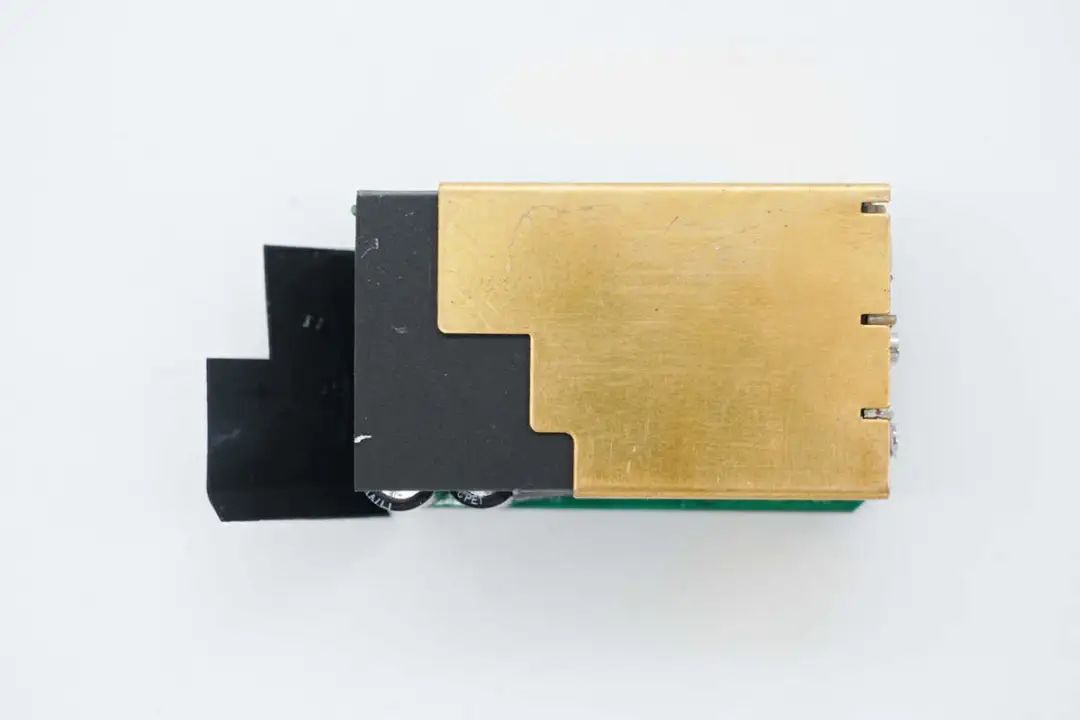

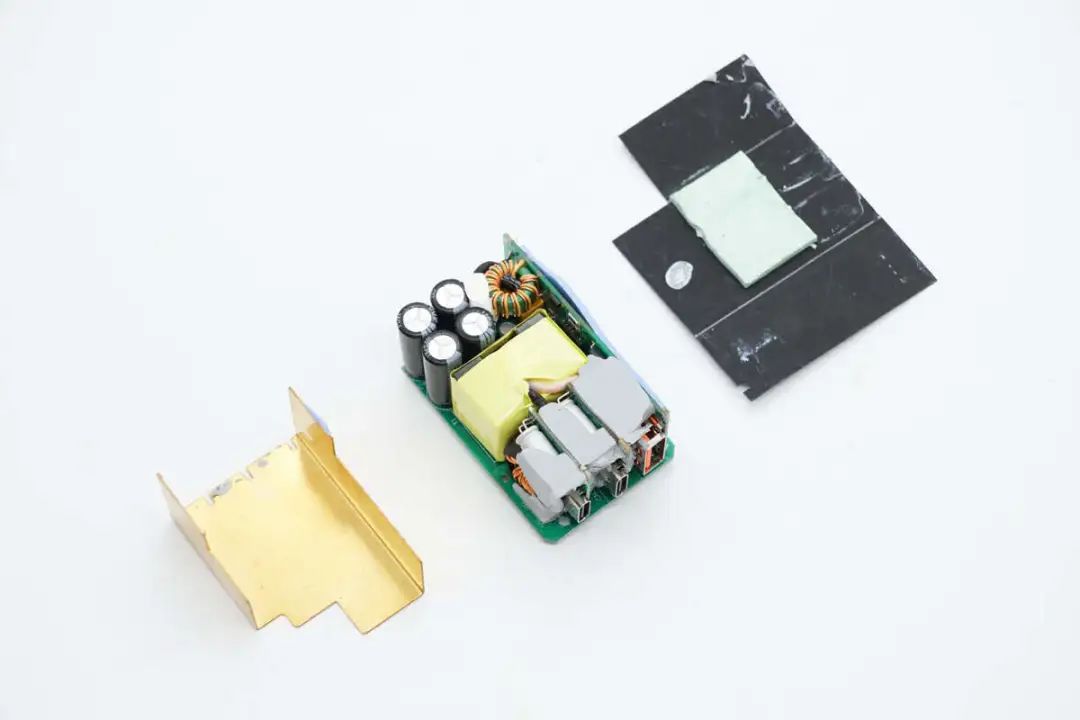

抽出内部PCBA�？？？ ？？？？？� ，，，， ，覆盖铜片散热 ，，，， ，并采用麦拉片绝缘。 。。。。

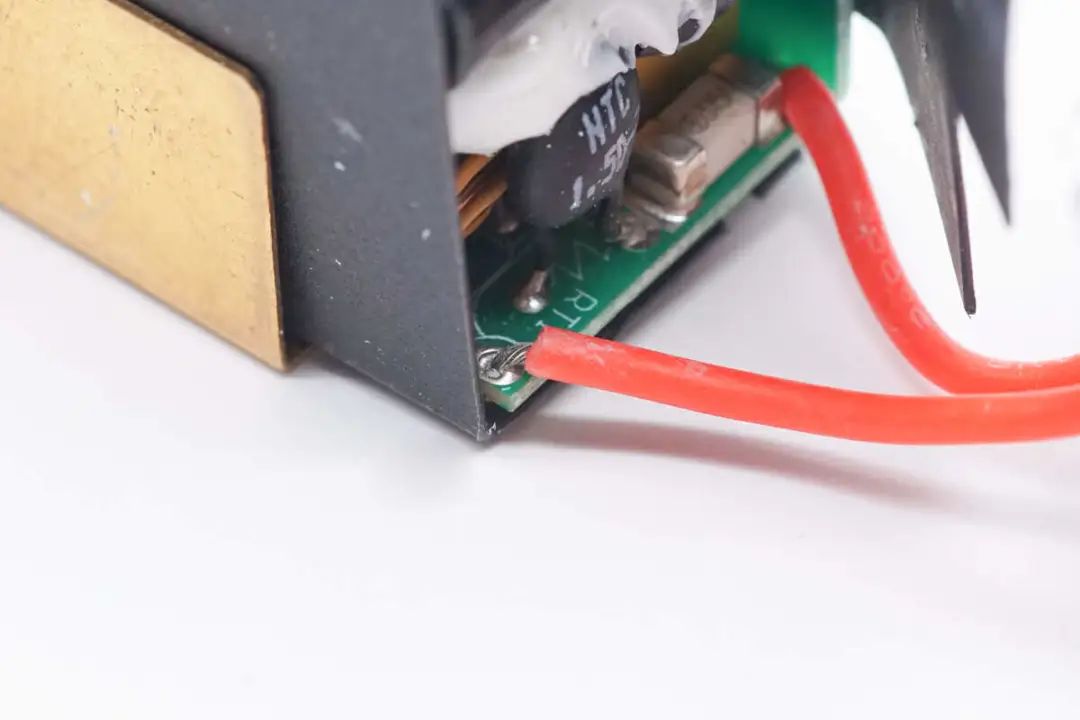

导线直接焊接到PCBA�？？？ ？？？？？樯瞎┑纭� 。。。。
PCBA�？？？ ？？？？？楸宦罄怠� 。。。。
背面的铜片缠绕胶带绝缘。 。。。。

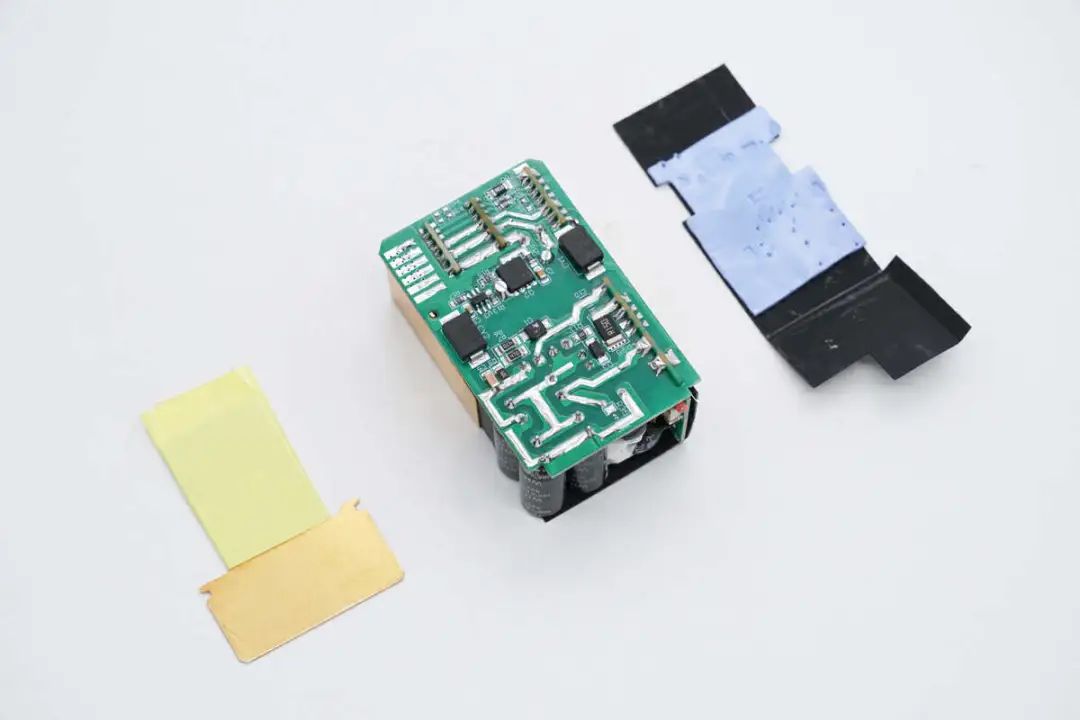

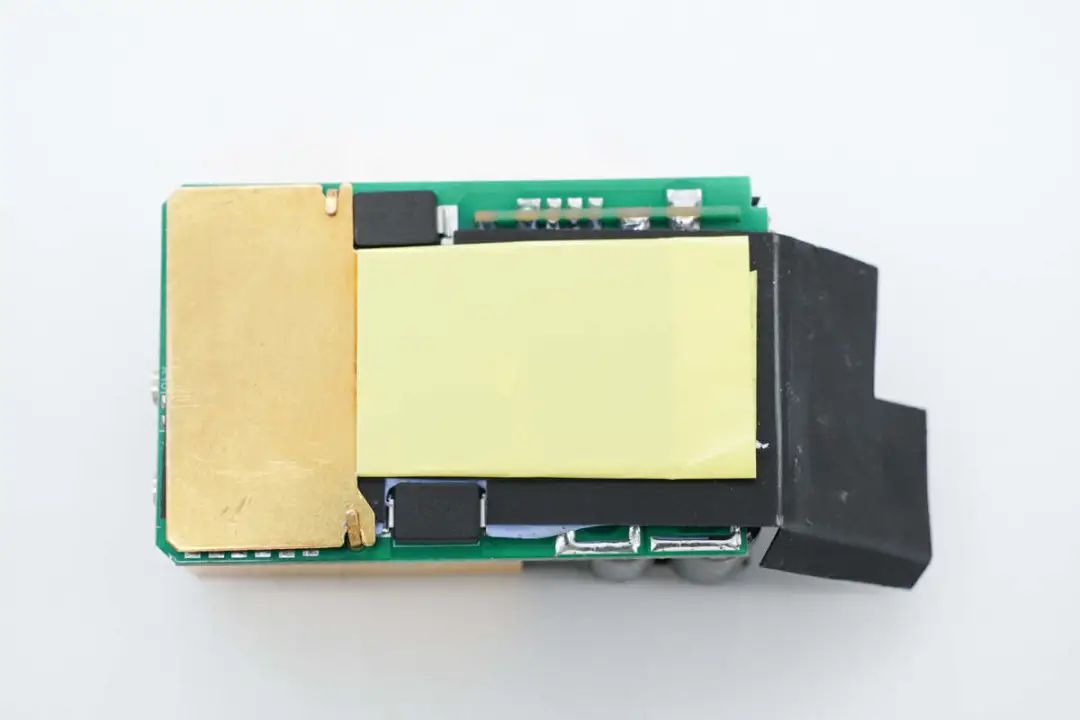

背面散热铜片通过麦拉片绝缘 ，，，， ，在PCB上粘贴导热垫。 。。。。
正面散热片也通过麦拉片绝缘 ，，，， ，对应变压器位置粘贴导热垫 ，，，， ，输出降压电路涂有导热胶。 。。。。
在PCBA�？？？ ？？？？？椴嗝嬉舱程既鹊姘镏⑷取� 。。。。

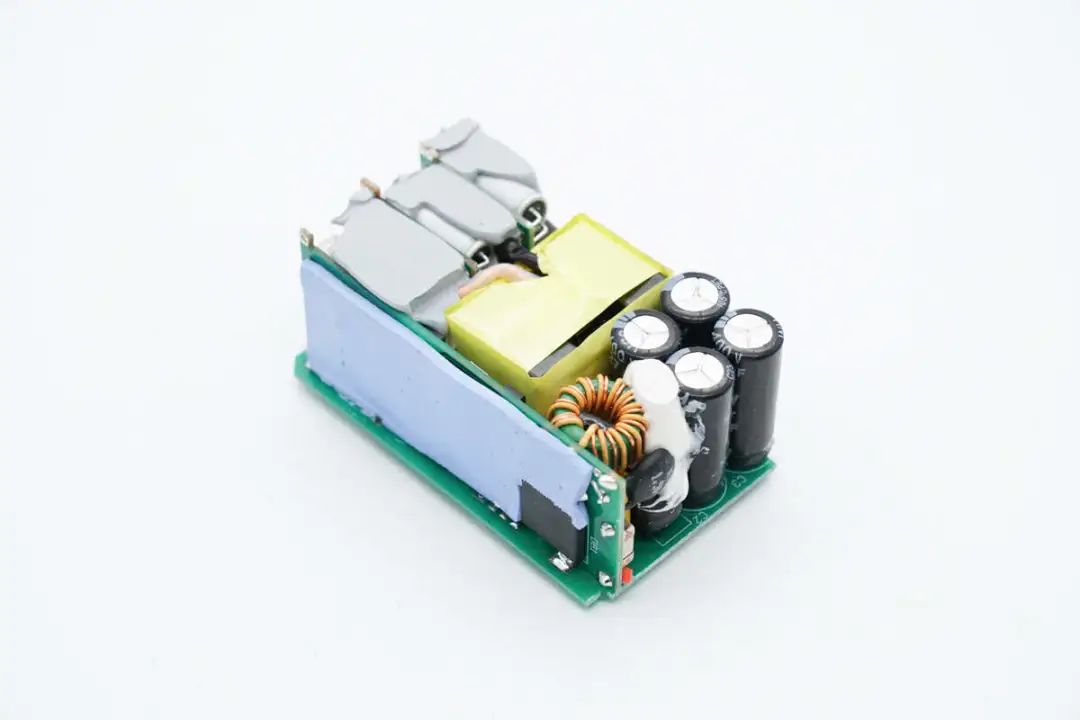

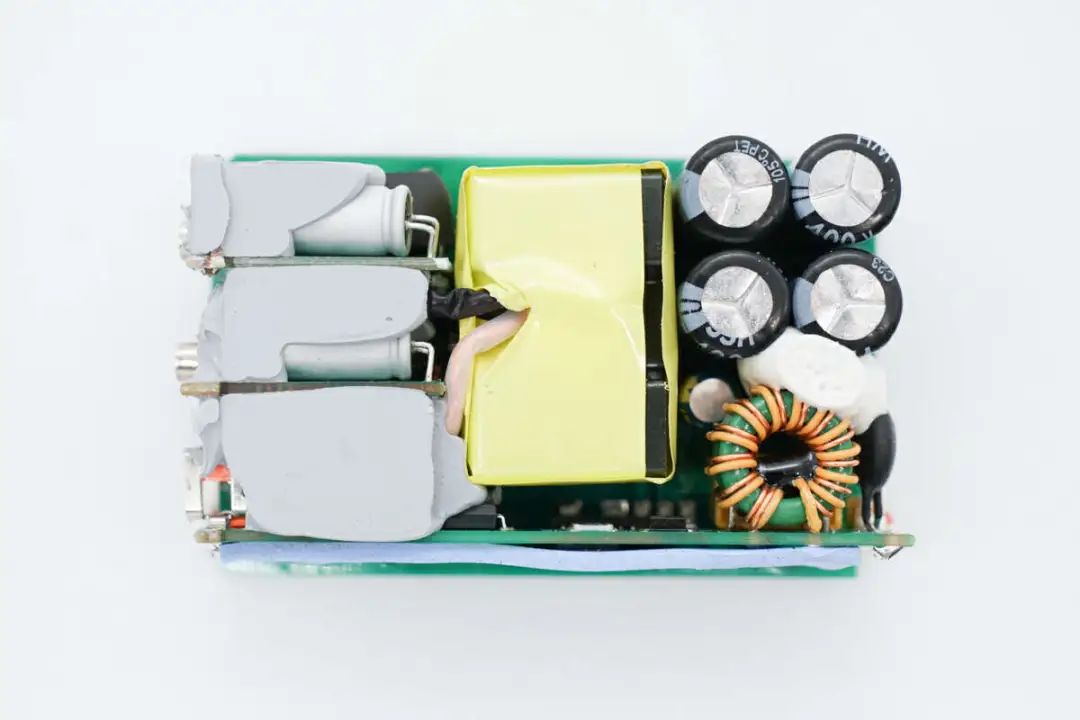

PCBA�？？？ ？？？？？檎嬉焕� ，，，， ，左侧为输出二次降压电路 ，，，， ，中间为变压器 ，，，， ，右侧为输入EMI电路和高压滤波电容 ，，，， ，侧面焊接一块小板连接初次级。 。。。。

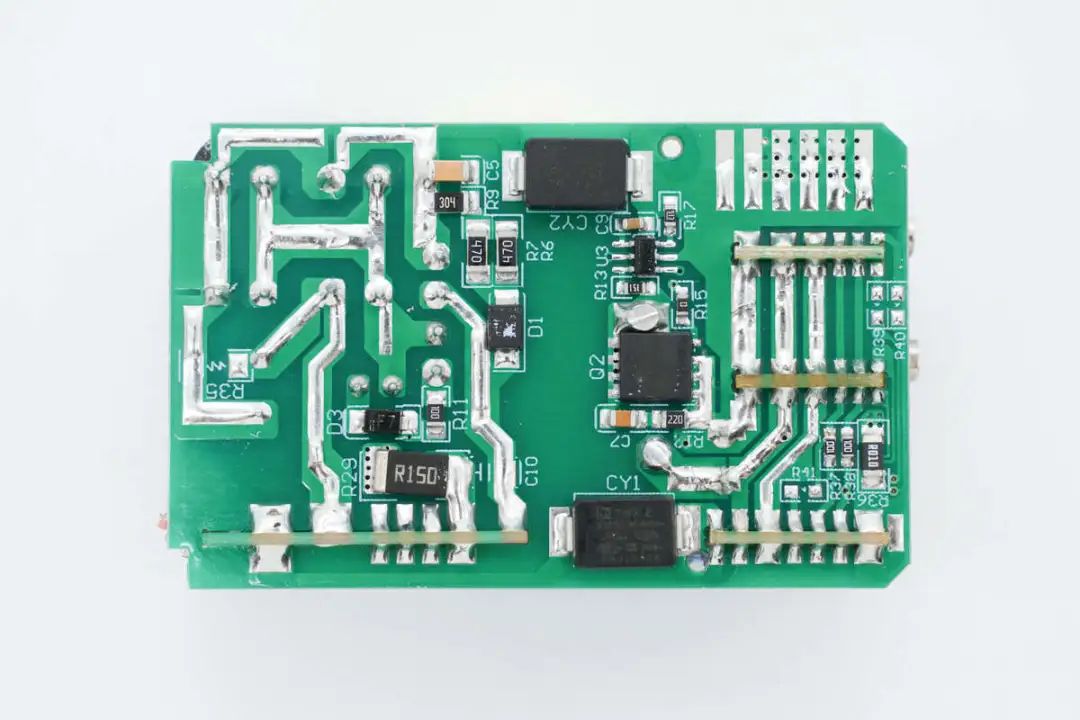

PCBA�？？？ ？？？？？楸趁婧附油秸骺刂破骱屯秸鞴� ，，，， ，上下焊接两颗贴片Y电容。 。。。。

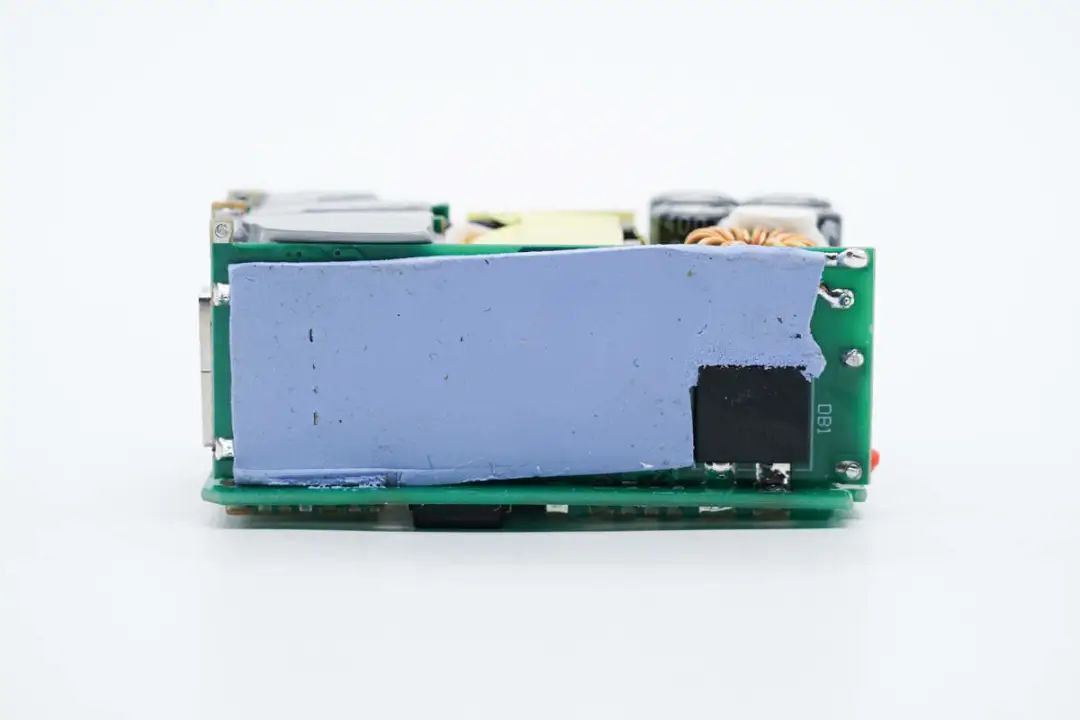

侧面小板粘贴导热垫散热。 。。。。
在小板侧面焊接一颗整流桥。 。。。。

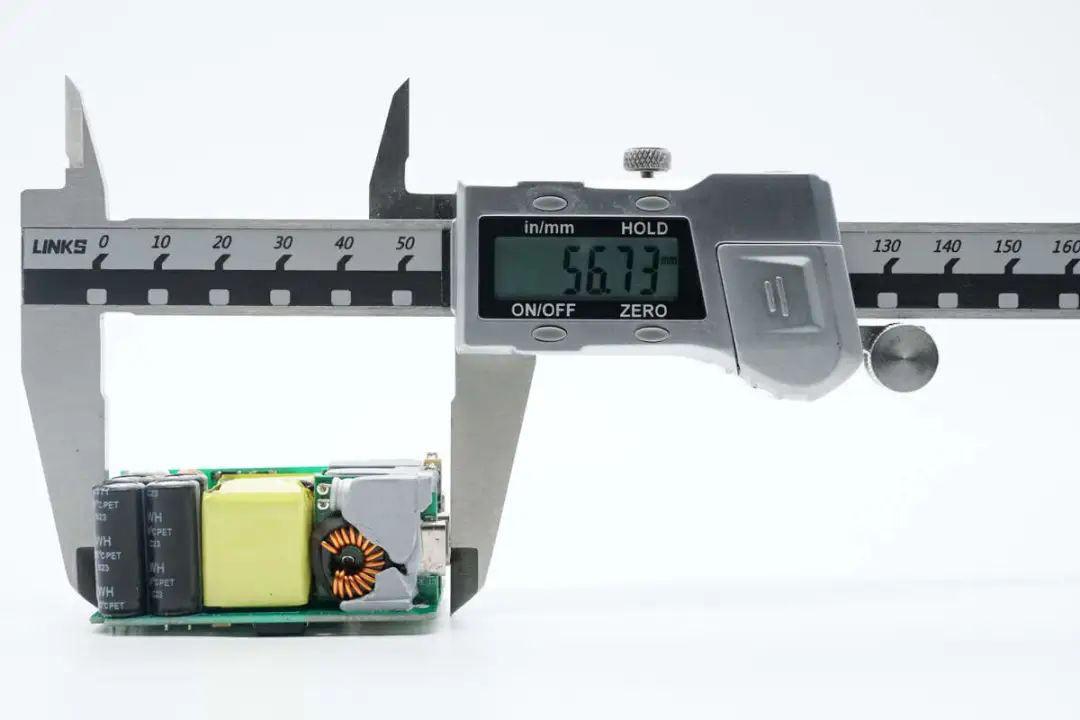

使用游标卡尺测得PCBA�？？？ ？？？？？槌ざ仍嘉�56.7mm。 。。。。

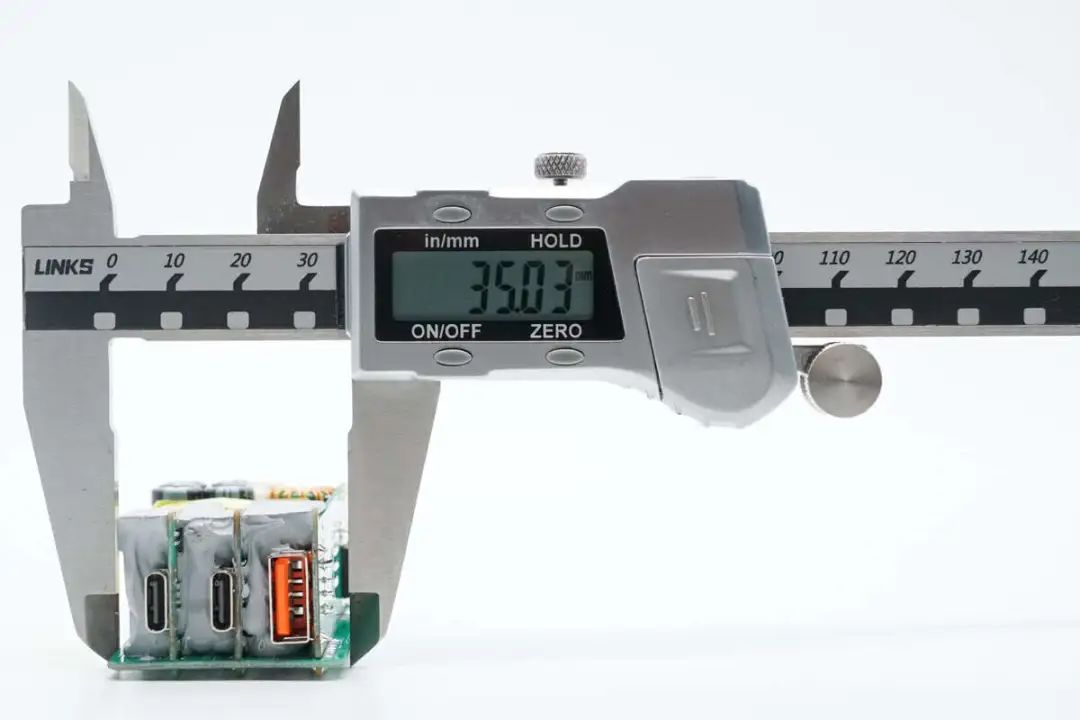

PCBA�？？？ ？？？？？榭矶仍嘉�35mm。 。。。。

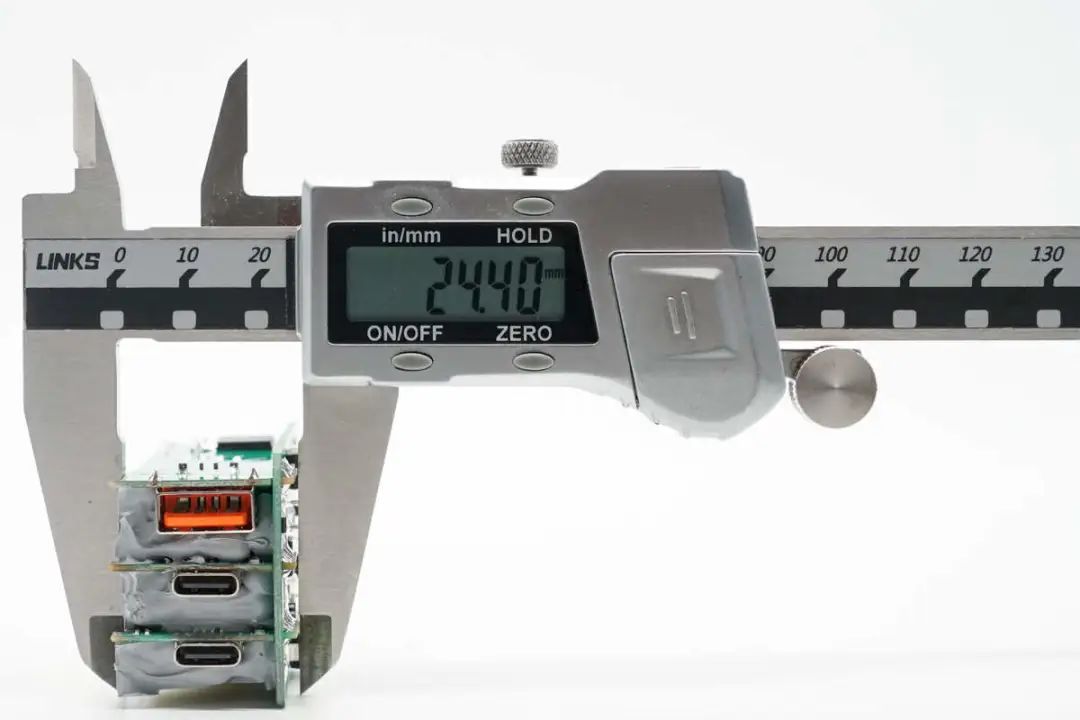

PCBA�？？？ ？？？？？楹穸仍嘉�24.4mm。 。。。。

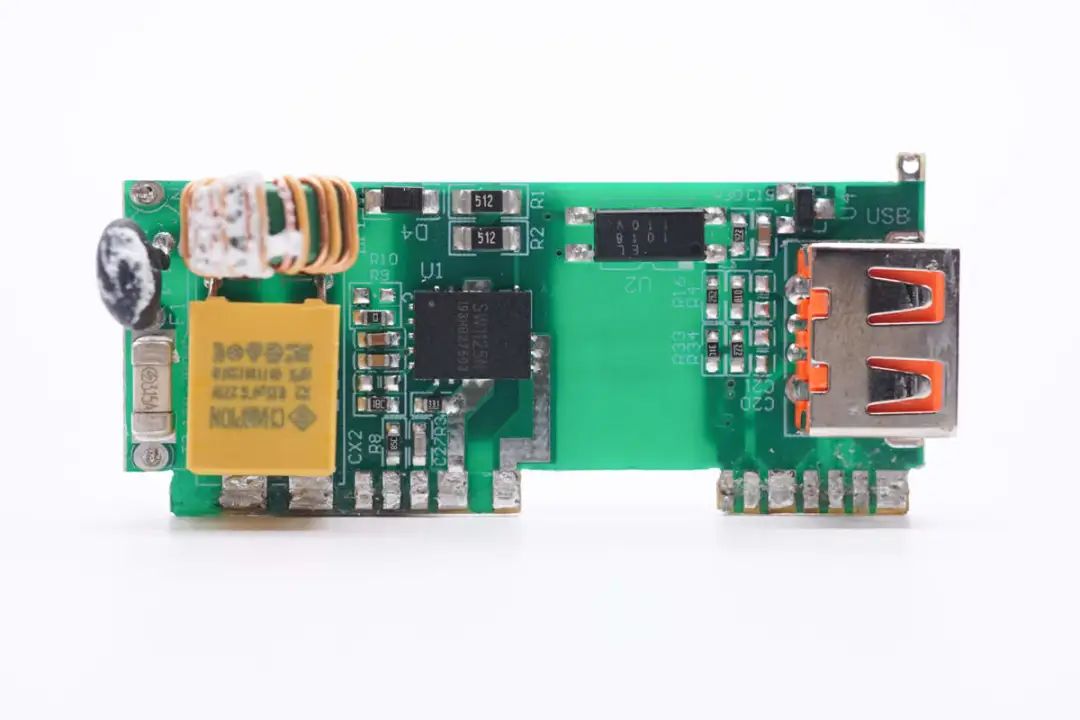

侧面小板正面焊接保险丝 ，，，， ，NTC热敏电阻 ，，，， ，共模电感 ，，，， ，安规X2电容。 。。。。氮化镓合封芯片 ，，，， ，反馈光耦和USB-A接口。 。。。。

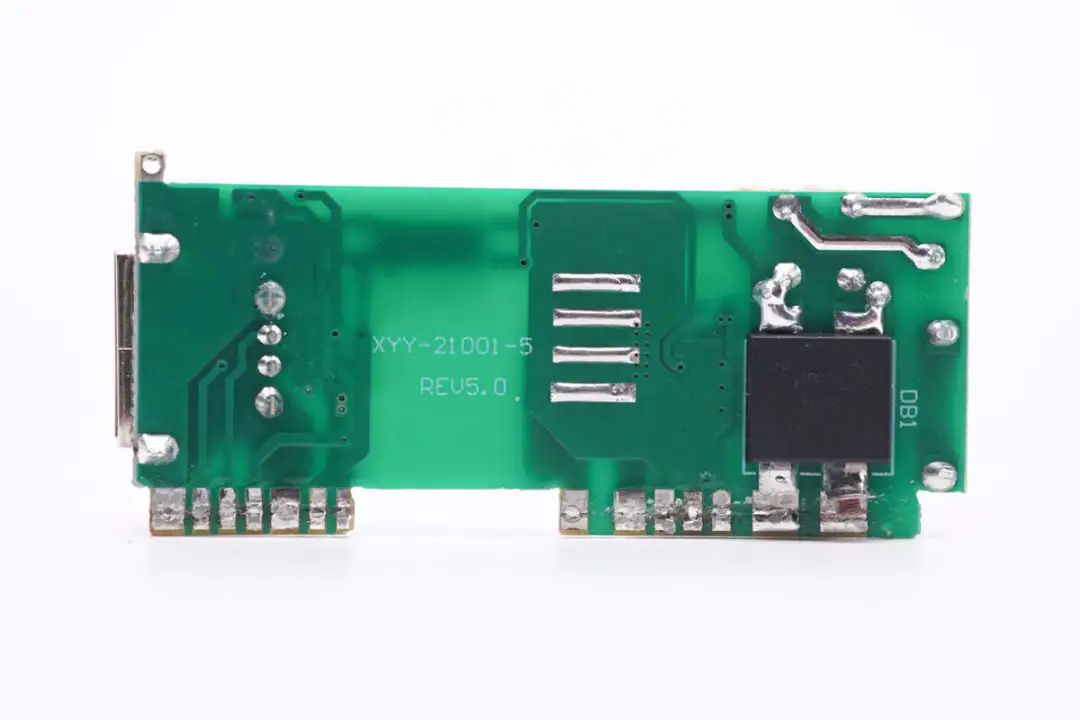

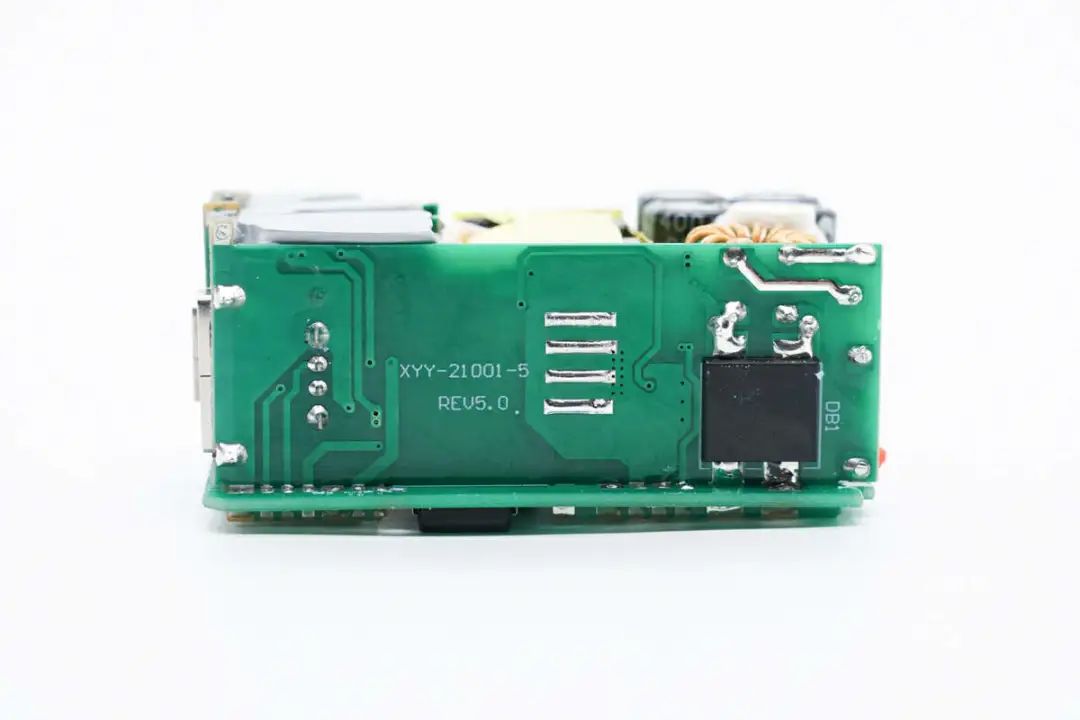

侧面小板背面焊接一颗整流桥 ，，，， ，对应氮化镓合封芯片背面露铜加锡散热。 。。。。
通过对PCBA�？？？ ？？？？？榈墓鄄旆⑾� ，，，， ，这款65W氮化镓充电器采用反激开关电源设计 ，，，， ，搭配同步整流 ，，，， ，固定电压输出。 。。。。输出采用两路独立的同步降压电路 ，，，， ，实现三口快充输出以及功率自动分配功能。 。。。。下面我们就从输入端开始了解整个充电器的设计和用料。 。。。。
输入端延时保险丝规格为3.15A ，，，， ，贴片焊接。 。。。。
NTC热敏电阻丝印1.5D-7。 。。。。
共模电感采用漆包线和绝缘线绕制。 。。。。

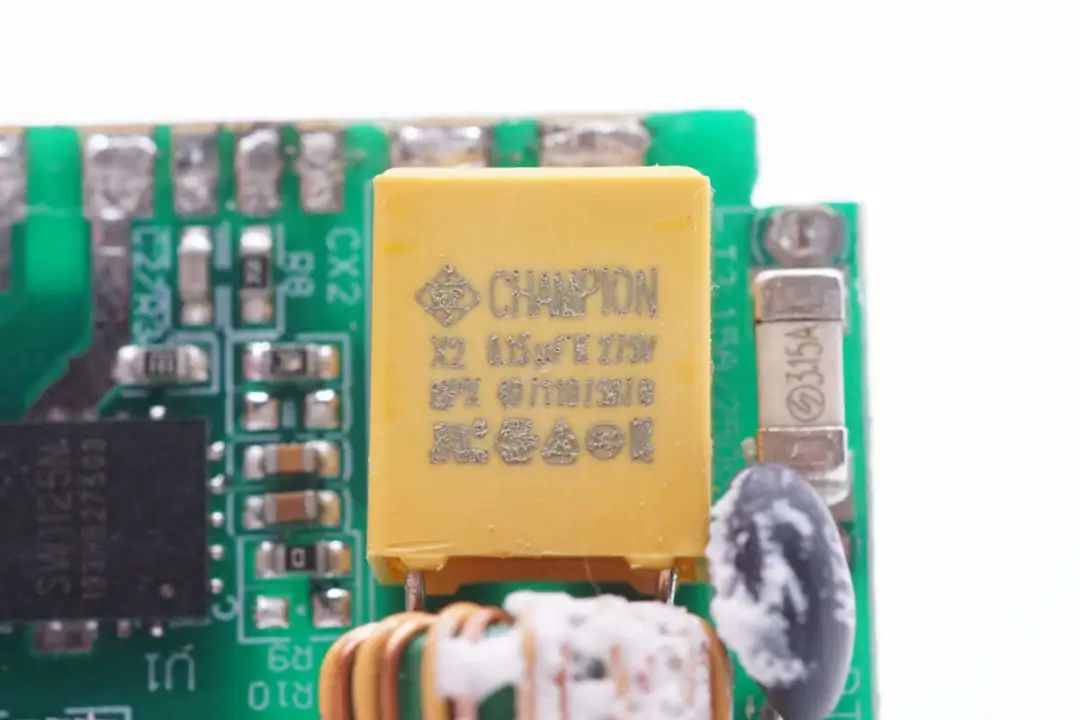

安规X2电容来自CHAMPION全鹏电子 ，，，， ，规格为0.15μF。 。。。。

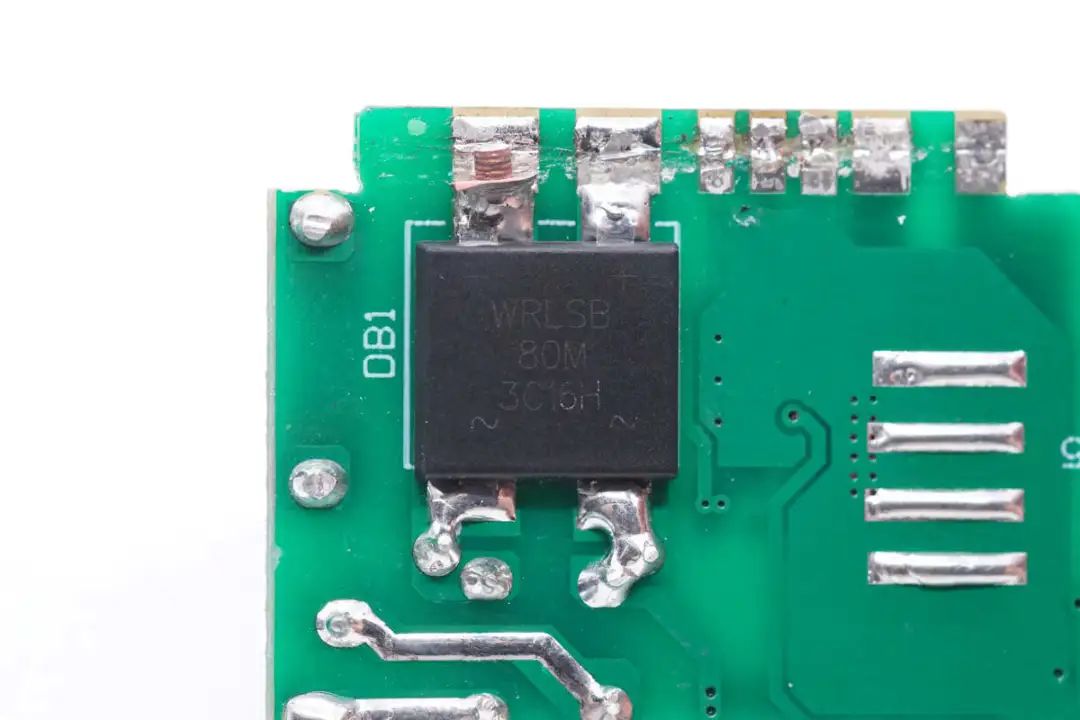

小板背面焊接一颗整流桥 ，，，， ，来自深圳市沃尔德实业有限公司 ，，，， ，型号WRLSB80M ，，，， ，这颗软桥通过较软的恢复曲线 ，，，， ，比较平滑的关断特性 ，，，， ，可以降低二极管结电容达到非常少的谐波振荡产生的效果。 。。。。选用的LSB封装 ，，，， ，拥有良好的散热特性 ，，，， ，帮助中大瓦数适配器提升可靠性 ，，，， ，单颗可做60W+。 。。。。

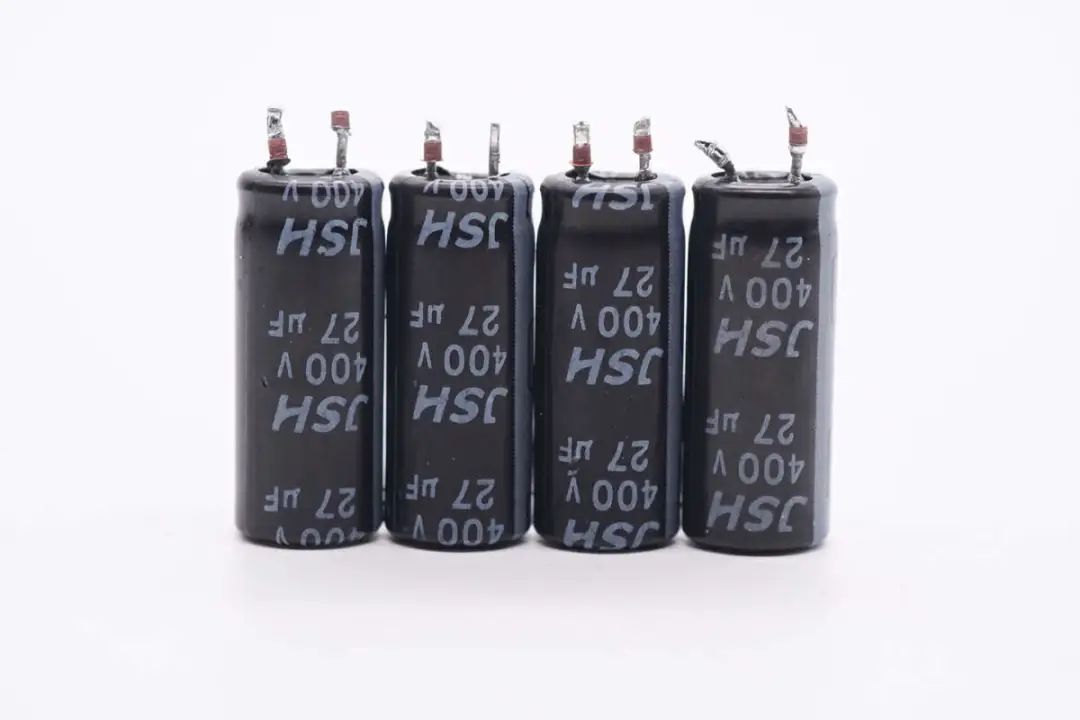

高压滤波电容来自JSH万京源 ，，，， ，规格为400V 27μF。 。。。。
差模电感采用磁环绕制 ，，，， ，外套热缩管绝缘。 。。。。

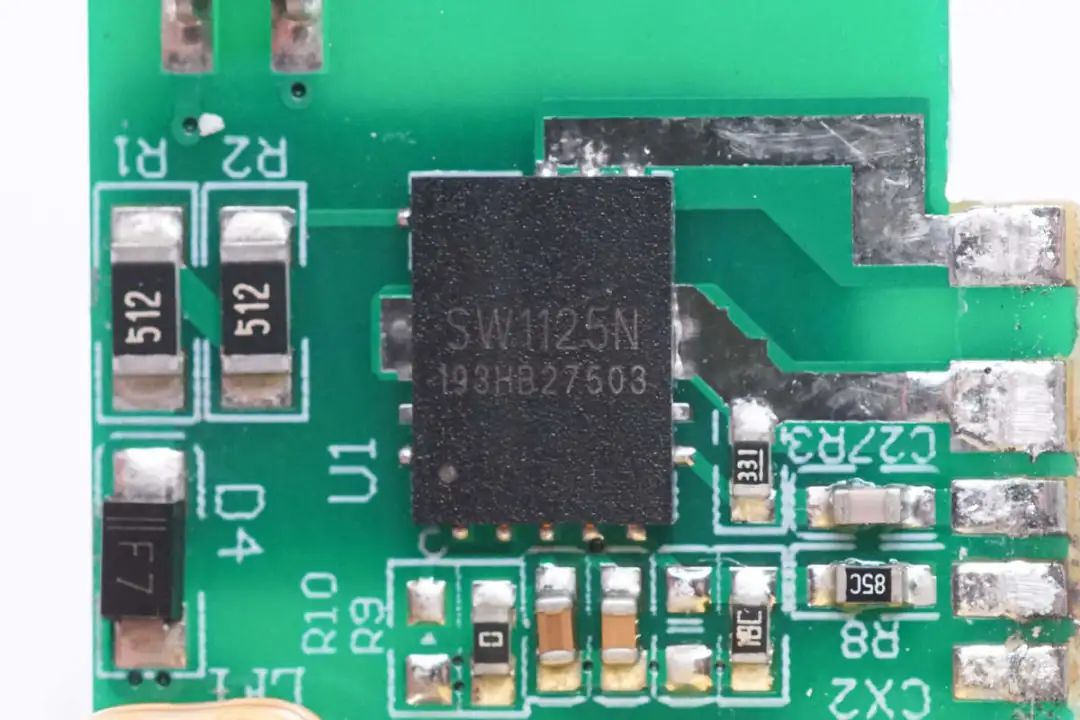

充电器内置智融SW1125合封氮化镓芯片 ，，，， ，这是一颗集成650V耐压 ，，，， ，260mΩ导阻氮化镓开关管的高频准谐振反激变换器 ，，，， ，芯片内部集成了700V高压启动电路 ，，，， ，线电压掉电检测和X电容放电功能。 。。。。
SW1125运行在带谷底锁定的谷底开启模式 ，，，， ，降低开关损耗 ，，，， ，并集成频率抖动功能优化EMI性能。 。。。。芯片支持突发模式 ，，，， ，当负载降低时自动进入突发模式优化轻载效率 ，，，， ，空载待机功耗低于50mW ，，，， ，满足六级能耗要求。 。。。。
SW1125支持7-90V超宽范围供电 ，，，， ，支持最高300KHz开关频率 ，，，， ，采用散热增强的QFN6*8封装 ，，，， ，可通过过孔导热来降低芯片温升 ，，，， ，优化走线 ，，，， ，简化散热设计。 。。。。芯片内置多重完善的保唬�；；；；；；すδ� ，，，， ，并支持外接NTC检测充电器温升 ，，，， ，实现全面的保唬�；；；；；；ど杓啤� 。。。。

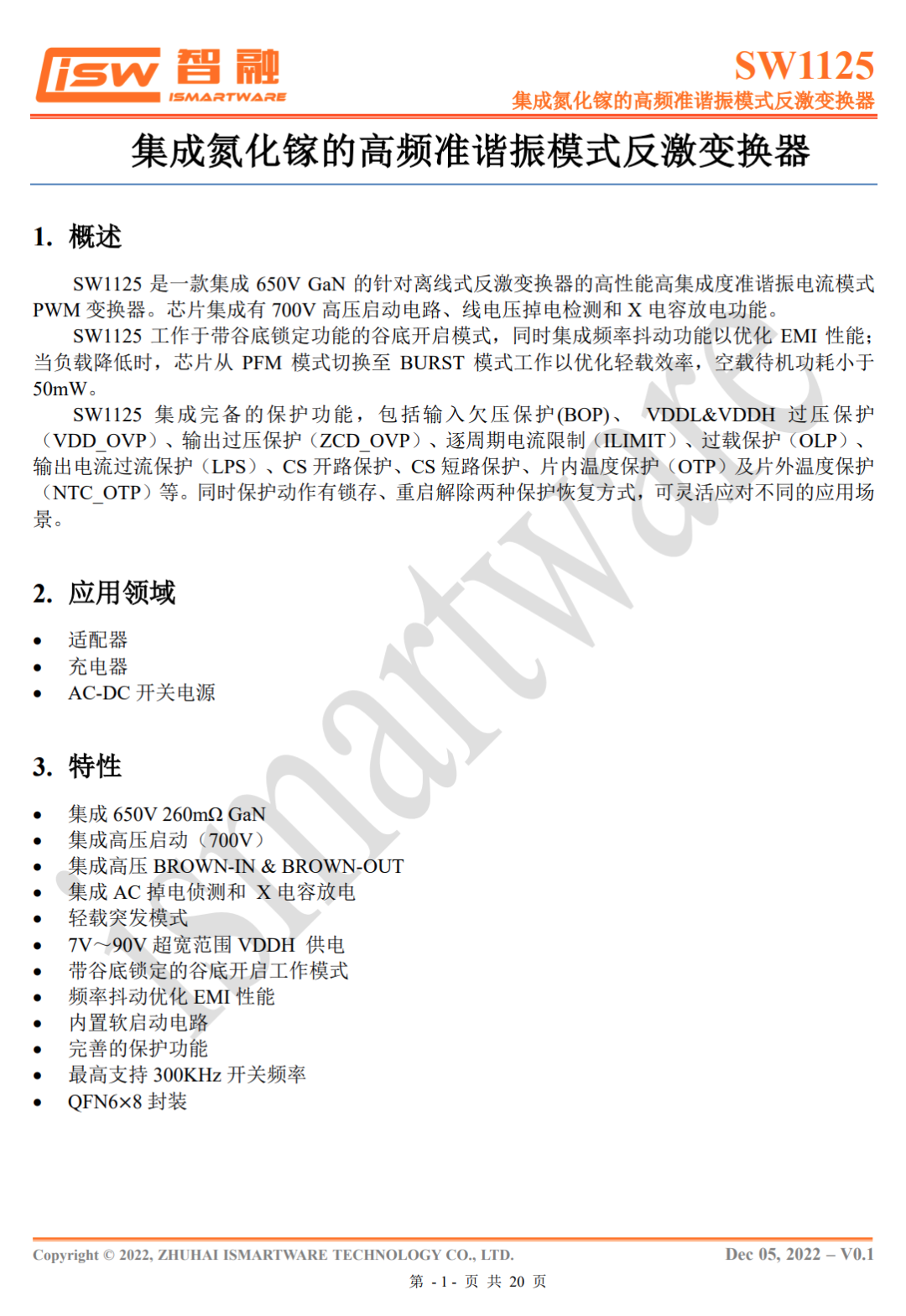

智融 SW1125 详细资料。 。。。。
150mΩ取样电阻用于检测初级电流。 。。。。

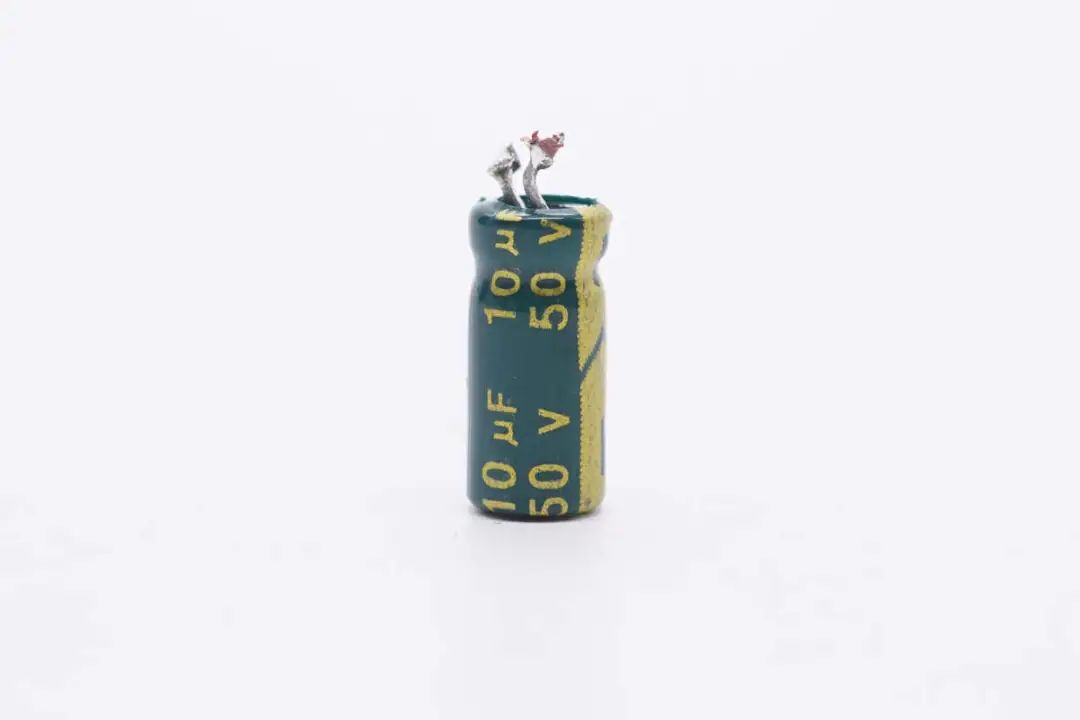

10μF 50V电解电容用于为氮化镓合封芯片供电。 。。。。

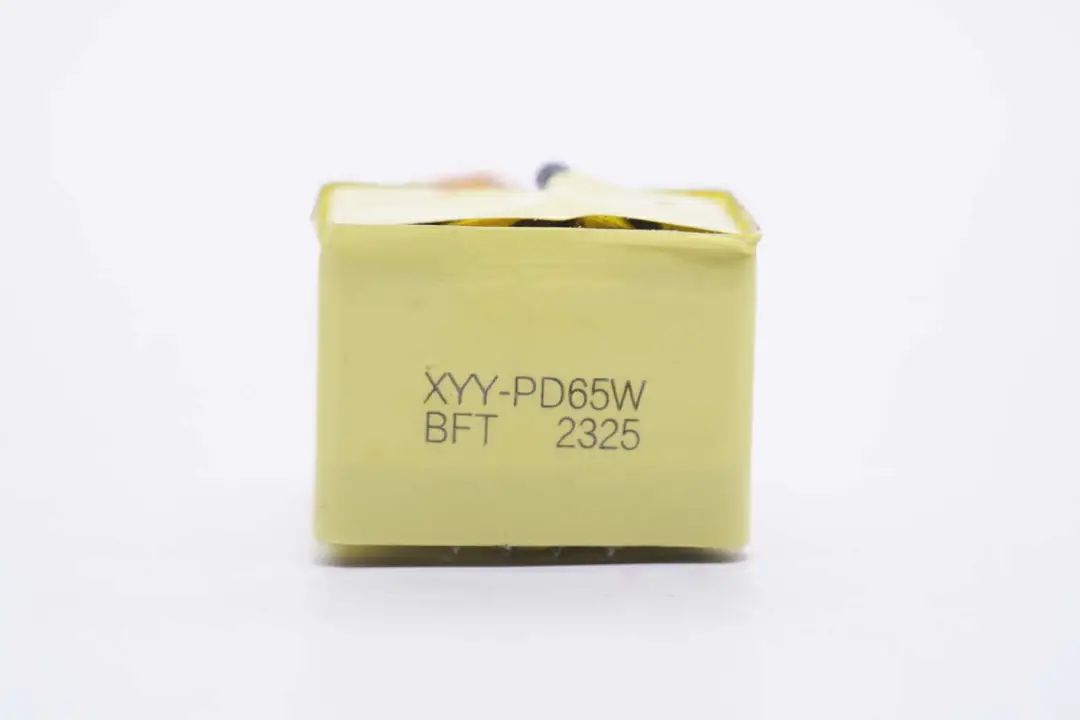

变压器标注XYY-PD65W ，，，， ，表示来自喜源源 ，，，， ，规格为65W。 。。。。

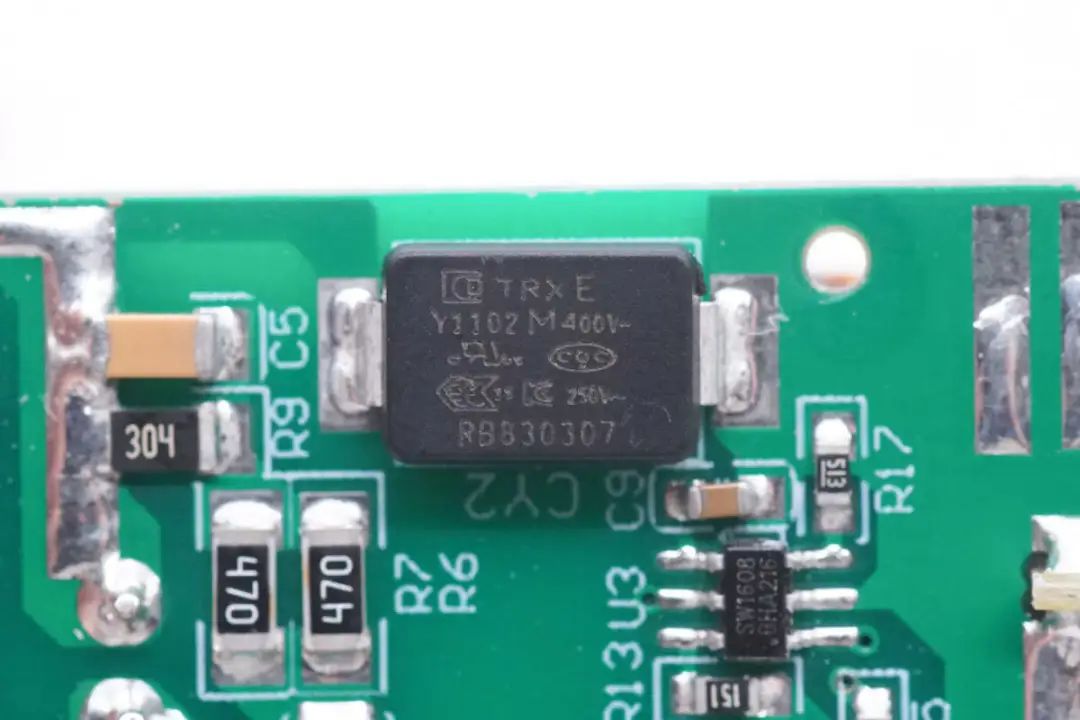

贴片Y电容来自四川特锐祥科技股份有限公司 ，，，， ，具有体积小、重量轻等特色 ，，，， ，非常适合应用于氮化镓快充这类高密度电源产品中 ，，，， ，料号为TMY1102M。 。。。。

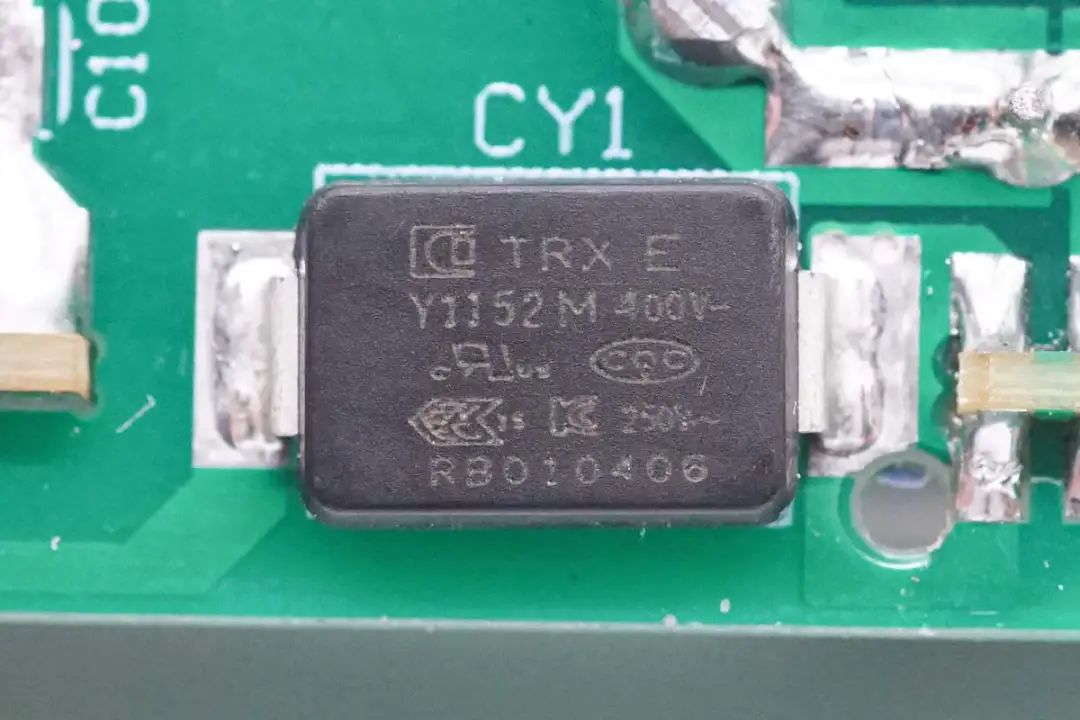

另一颗贴片Y电容料号为TMY1152M。 。。。。

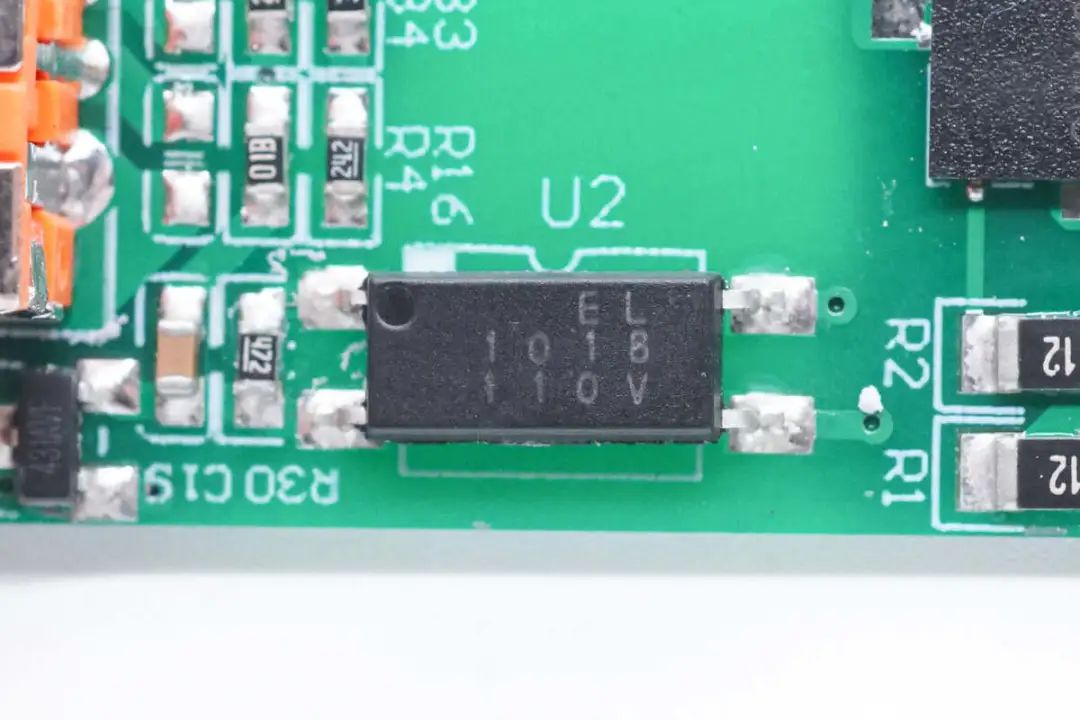

亿光 EL1018光耦用于输出电压反馈。 。。。。

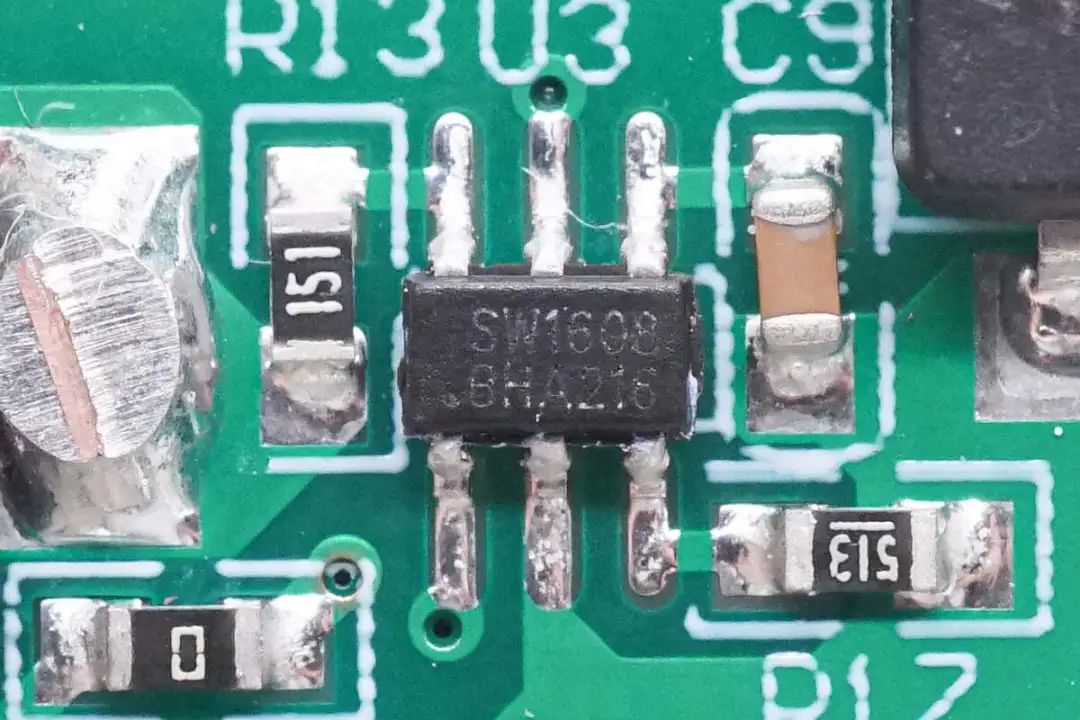

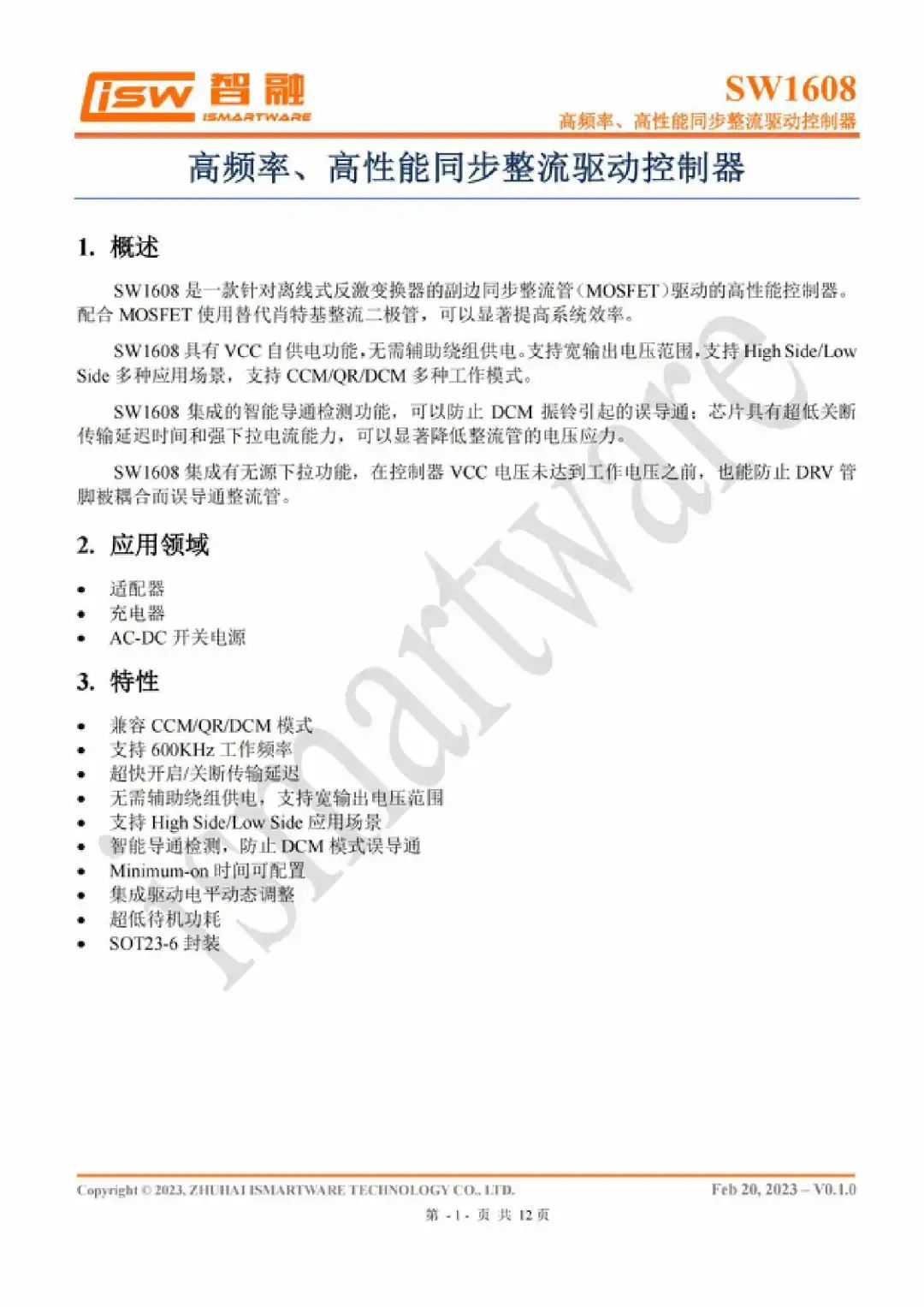

同步整流控制器采用智融SW1608 ，，，， ，这是一款针对离线式反激变换器的副边同步整流管(MOSFET)驱动的高性能控制器 ，，，， ，采用SOT23-6封装 ，，，， ，其支持6V或者9V VCC供电 ，，，， ，并且VCC具有自供电功能 ，，，， ，无需辅助绕组供电并支持宽输出电压范围 ，，，， ， 配合 MOSFET 使用替代肖特基整流二极管 ，，，， ，可以显著提高系统效率。 。。。。
SW1608支持600KHz工作频率 ，，，， ，并支持 High Side/Low Side 多种应用场景 ，，，， ，支持 CCM/QR/DCM 多种工作模式。 。。。。此外其内部集成智能导通检测功能 ，，，， ，可以有效防止 DCM 振铃引起的误导通；；；；；；；；芯片还具有超低关断传输延迟时间和强下拉电流能力 ，，，， ，可以显著降低整流管的电压应力。 。。。。
充电头网拆解了解到 ，，，， ，智融科技SW1125/SW1106+SW1608氮化镓电源方案此前还被喜微100W 3C1A超高性价比氮化镓快充、钜海65W 2C1A氮化镓充电器、鸿达顺65W三USB-C口氮化镓充电器等产品采用。 。。。。

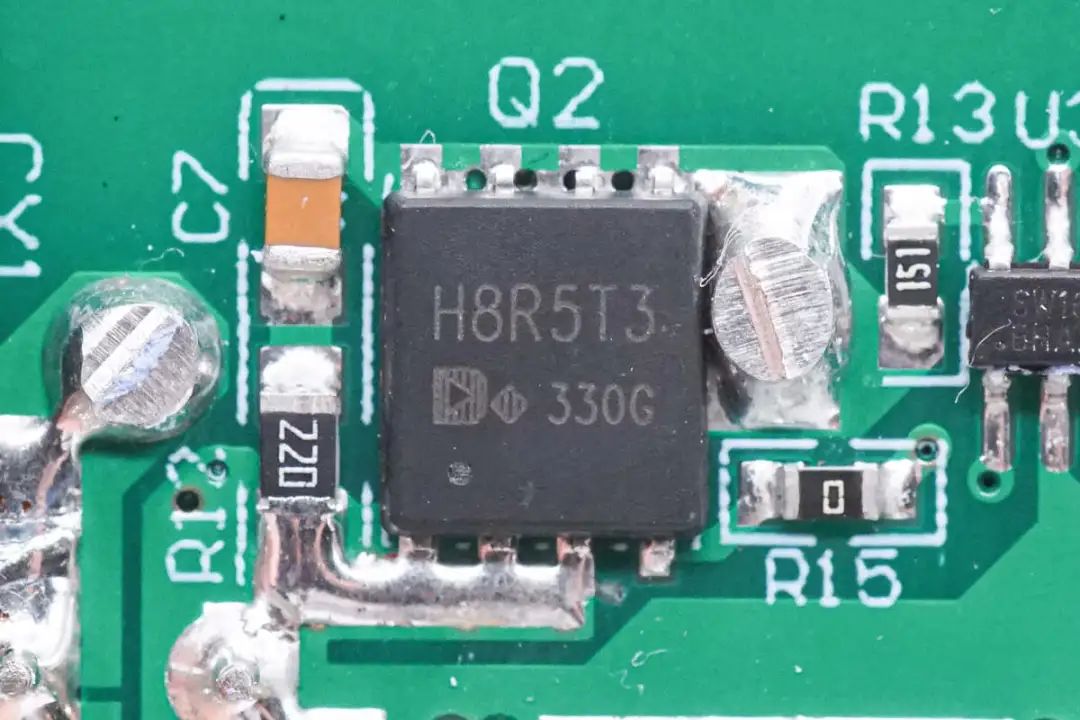

同步整流管丝印H8R5T3。 。。。。

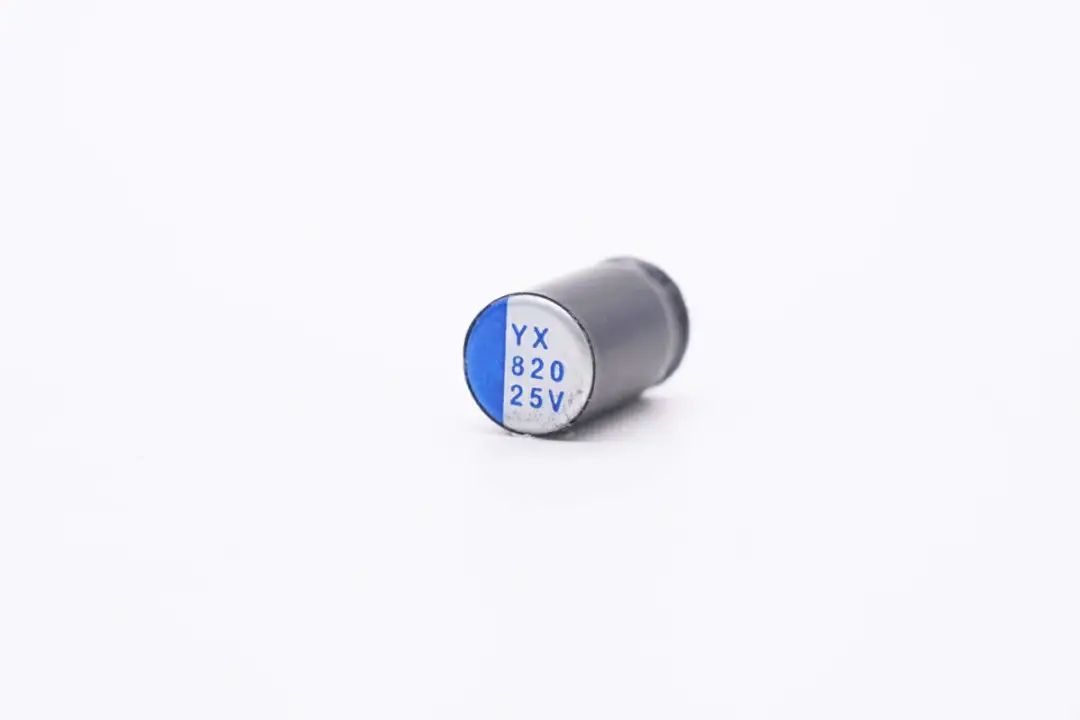

输出滤波电容来自YX97国际 ，，，， ，规格为820μF 25V。 。。。。

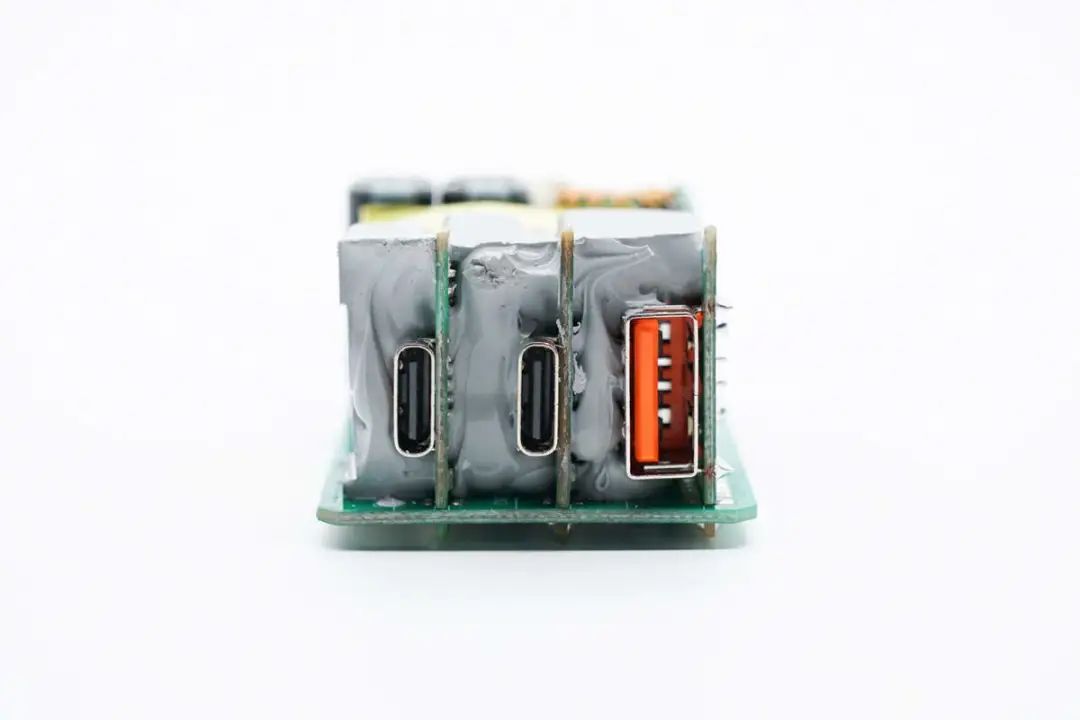

输出端USB-C和USB-A母座分别焊接在独立小板上 ，，，， ，降压电路涂胶打胶散热。 。。。。

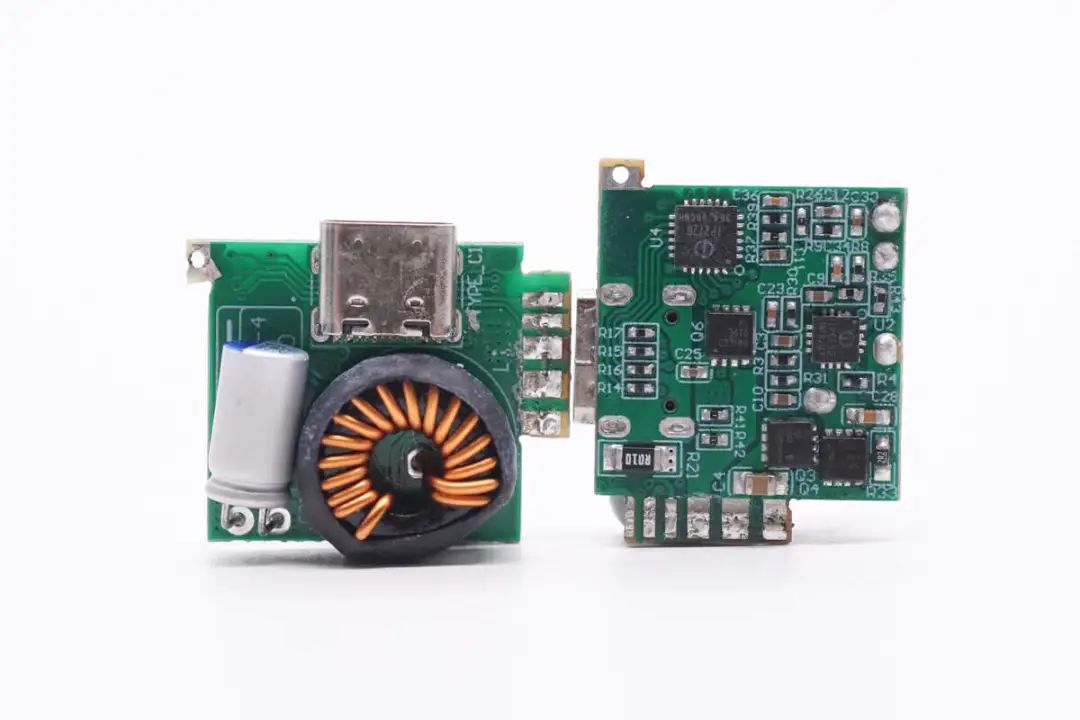

两路降压小板正反面特写 ，，，， ，其中一面焊接降压电感 ，，，， ，滤波电容和USB-C母座 ，，，， ，另一面焊接协议芯片 ，，，， ，同步降压控制器 ，，，， ，降压开关管和VBUS开关管。 。。。。

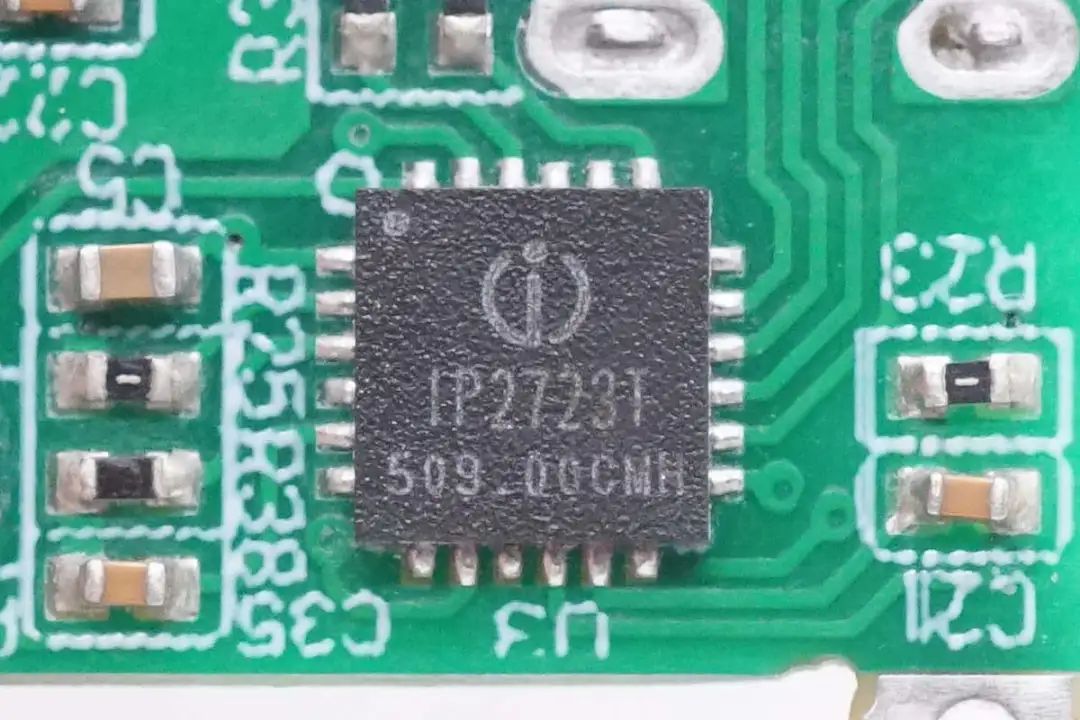

USB-C协议芯片采用英集芯IP2723T ，，，， ，该芯片已通过USB IF协会PD3.0 PPS认证 ，，，， ，TID：3135 ，，，， ，是一款集成多种协议、用于USB输出端口的快充协议IC。 。。。。支持多种快充协议 ，，，， ，包括USB TypeC DFP、PD2.0/3.0、PPS 、HVDCP QC4、QC4+、QC3.0/2.0、FCP、SCP、AFC、MTK PE+ 2.0/1.1、Apple 2.4A、BC1.2以及三星2.0A。 。。。。右侧为USB-C母座的TVS保唬�；；；；；；す� ，，，， ，用于静电保唬�；；；；；；すδ堋� 。。。。
可为适配器、车充等单向输出应用提供完整的TYPE-C解决方案。 。。。。此外IP2723T具备高集成度与丰富功能 ，，，， ，在应用时仅需极少的外围器件 ，，，， ，有效减小整体方案的尺寸 ，，，， ，降低BOM成本。 。。。。

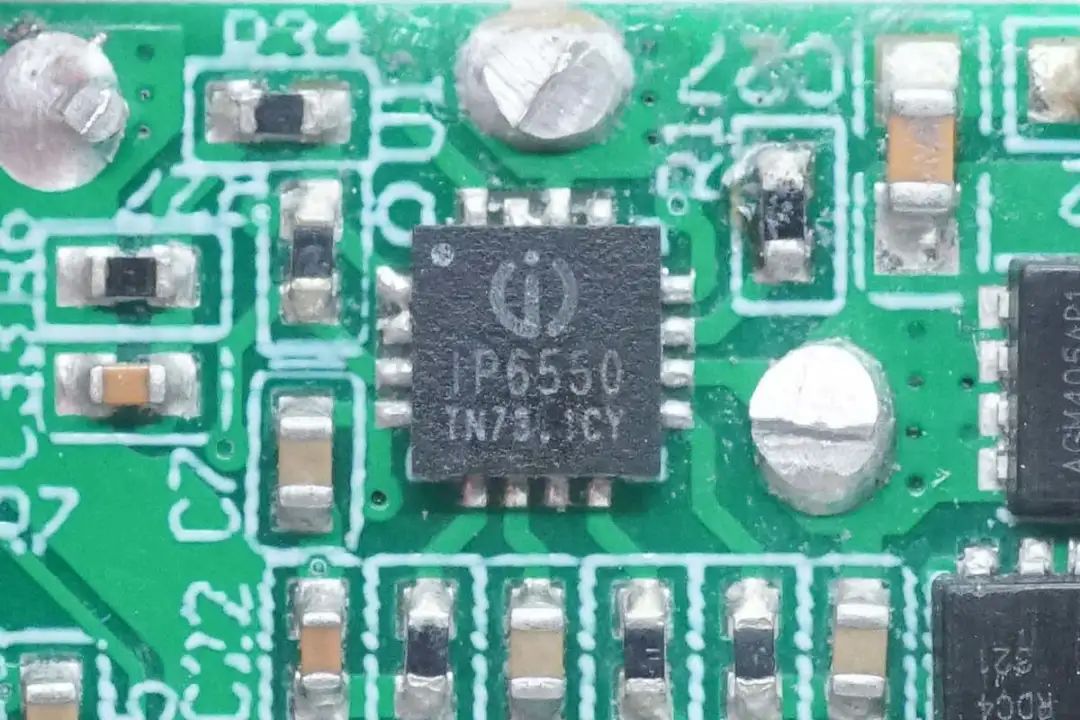

用于降压输出的同步整流降压控制器来自英集芯 ，，，， ，型号为IP6550 ，，，， ，是一款支持36V输入的同步降压控制器 ，，，， ，内置NMOS管驱动 ，，，， ，外置两个MOS管进行高效同步整流降压。 。。。。IP6550通过反馈引脚调节输出电压。 。。。�？？？ ？？？？？仄德�135KHz ，，，， ，输入端耐压48V ，，，， ，内置完善的保唬�；；；；；；すδ堋� 。。。。英集芯IP6550采用3*3mm QFN16封装 ，，，， ，可实现简化的同步降压转换电路设计。 。。。。
IP6550可用于车载充电器、多口适配器、智能插排、支持USB-C接口的插排以及行车记录仪应用。 。。。。同步整流降压具有高转换效率 ，，，， ，高输出电流可用于多口5V输出 ，，，， ，搭配PD协议芯片可实现宽范围电压调节 ，，，， ，满足USB PD3.1的应用。 。。。。

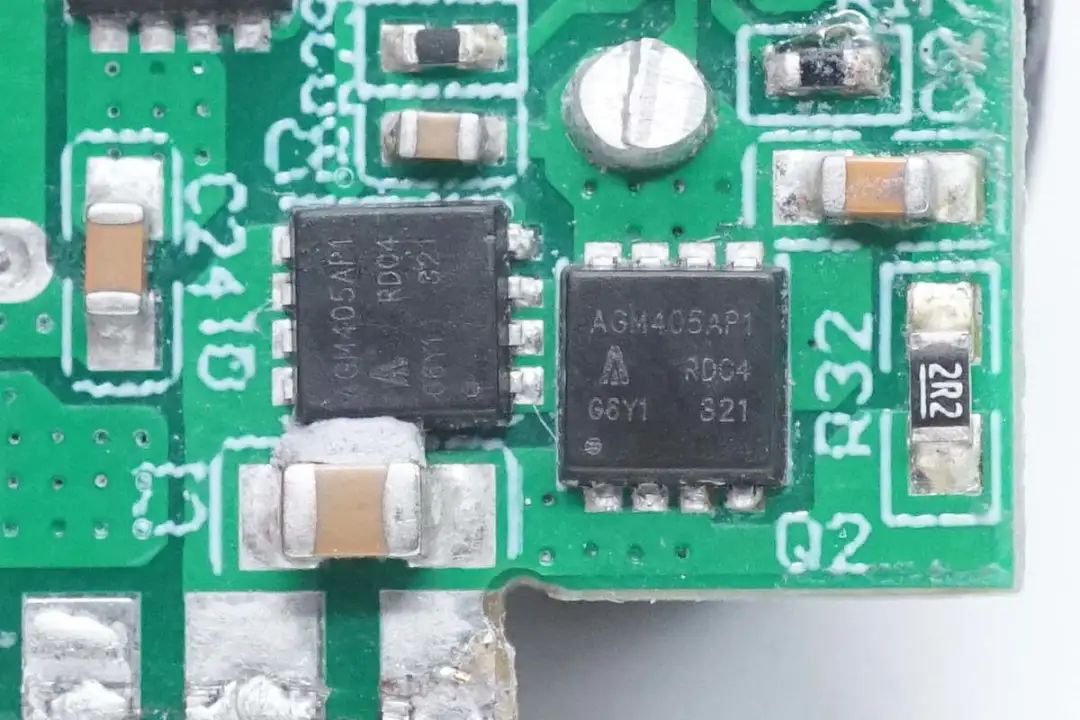

两颗降压开关管来自芯控源 ，，，， ，型号AGM405AP1 ，，，， ，是一颗耐压40V的NMOS ，，，， ，导阻5.7mΩ ，，，， ，采用DFN3.3*3.3封装。 。。。。

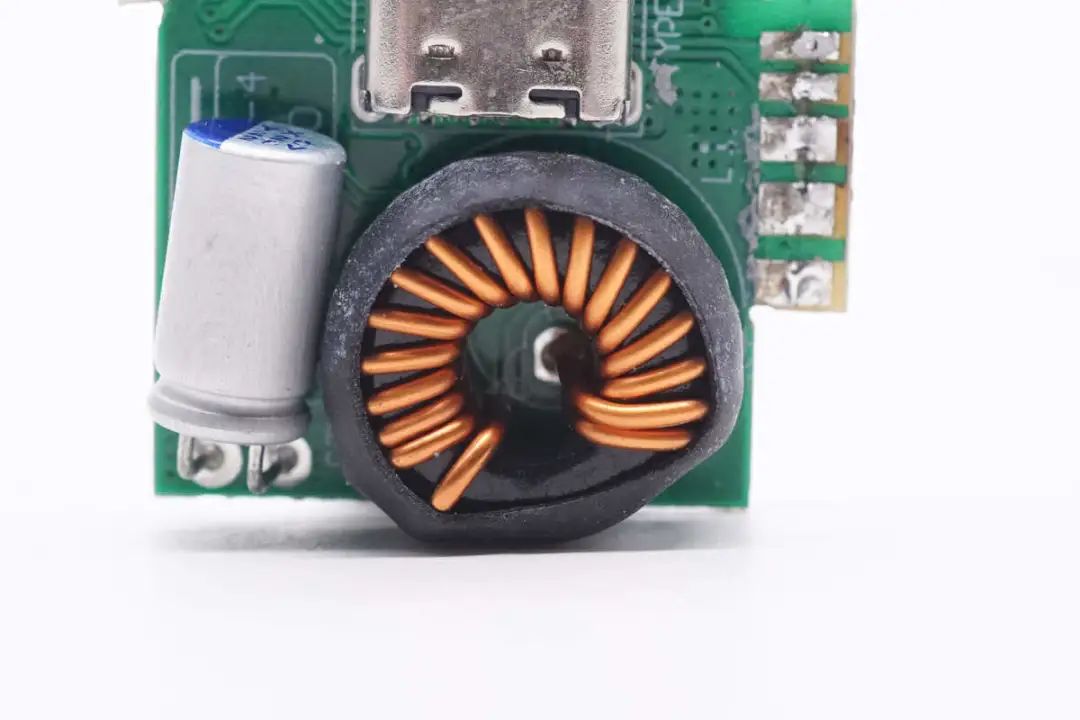

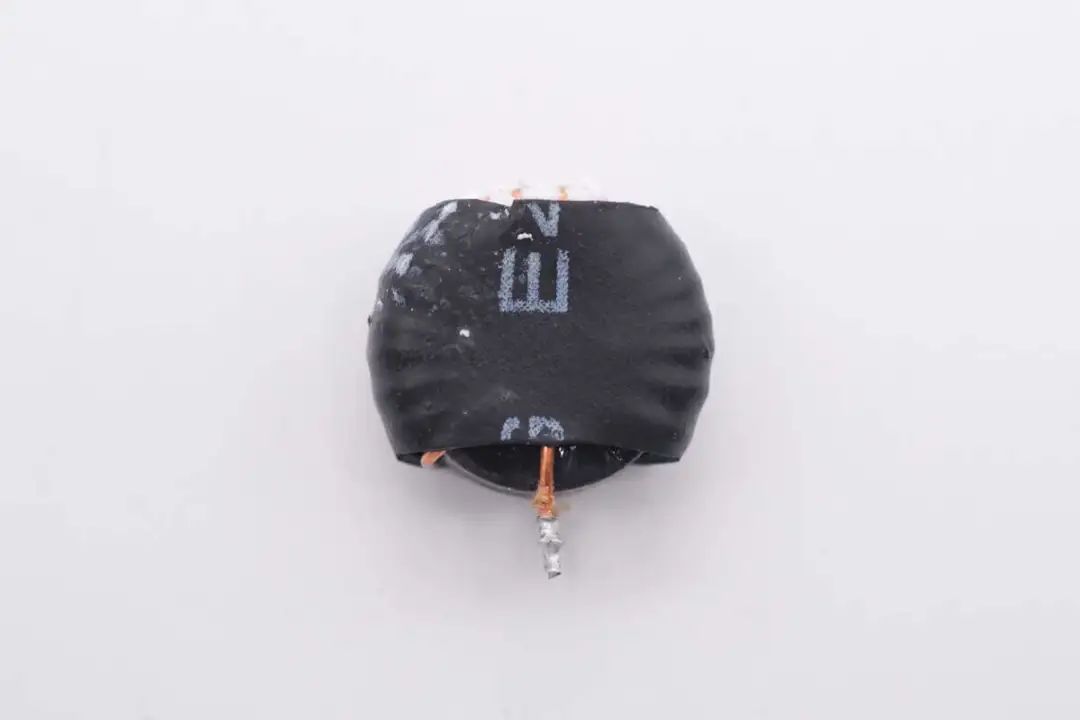

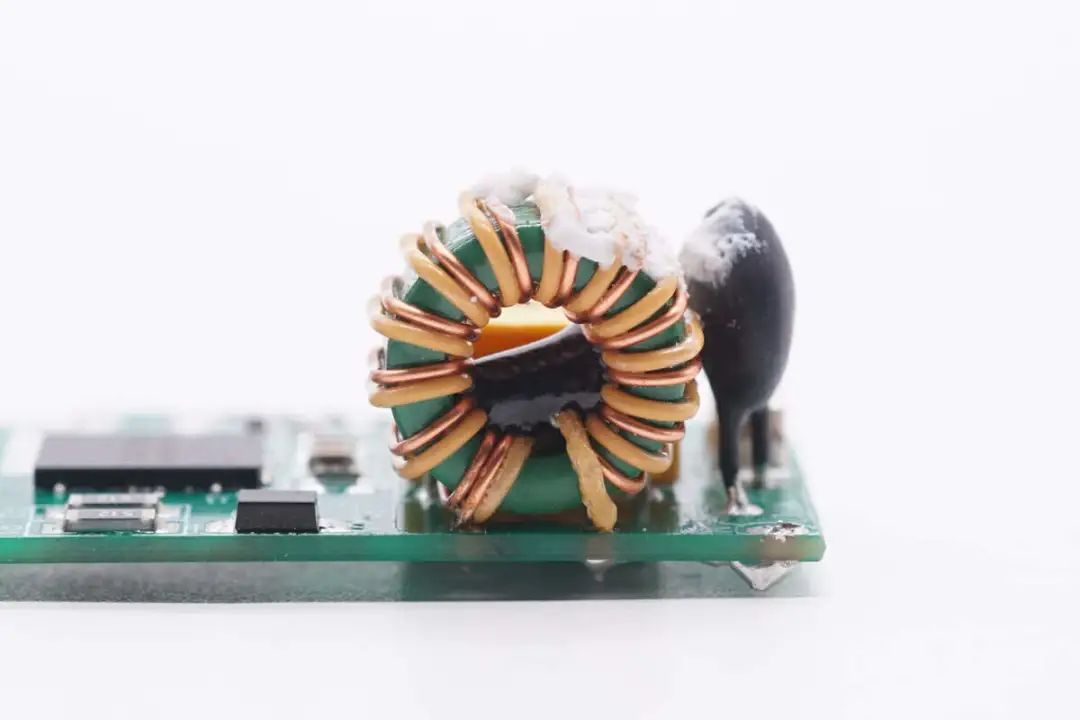

降压电感采用磁环绕制 ，，，， ，外套热缩管绝缘。 。。。。

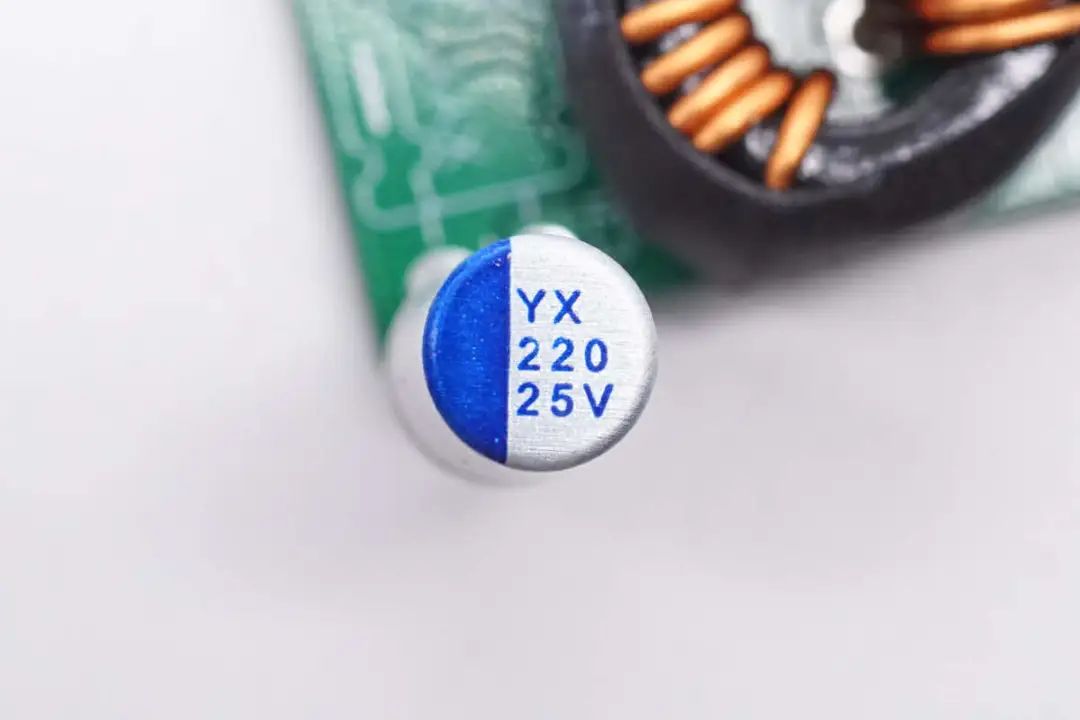

输出滤波电容来自YX97国际 ，，，， ，规格为220μF 25V。 。。。。

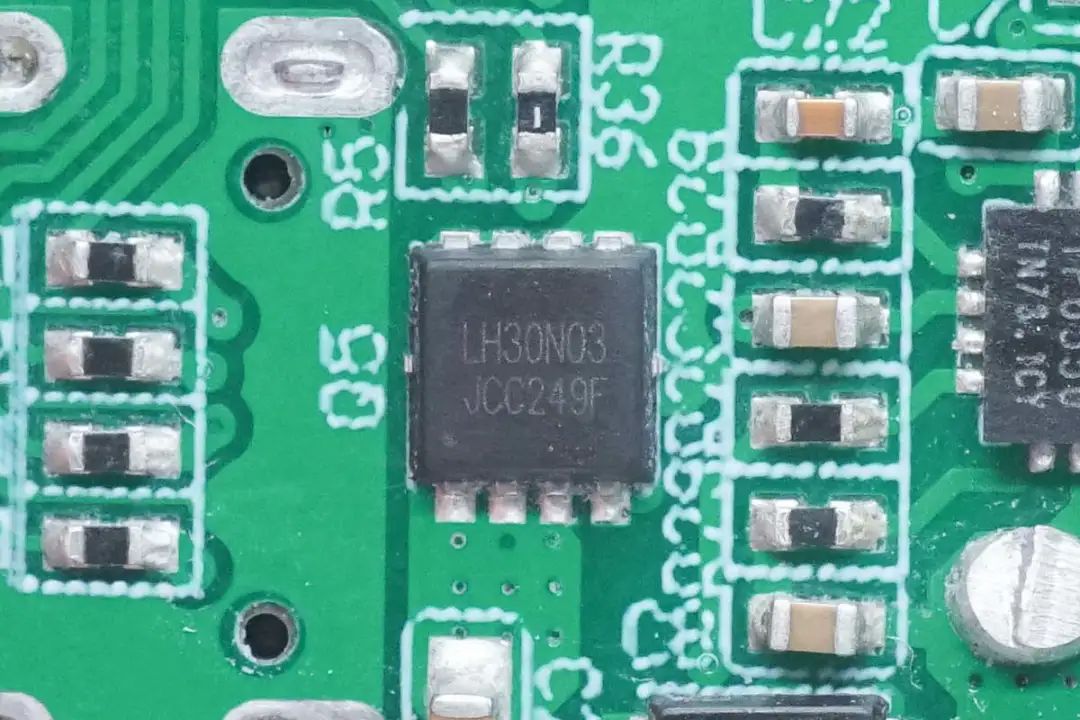

用于USB-C1接口的VBUS开关管来自力宏微 ，，，， ，型号LH30N03 ，，，， ，是一颗耐压30V的NMOS ，，，， ，导阻9mΩ ，，，， ，采用DFN3*3封装。 。。。。

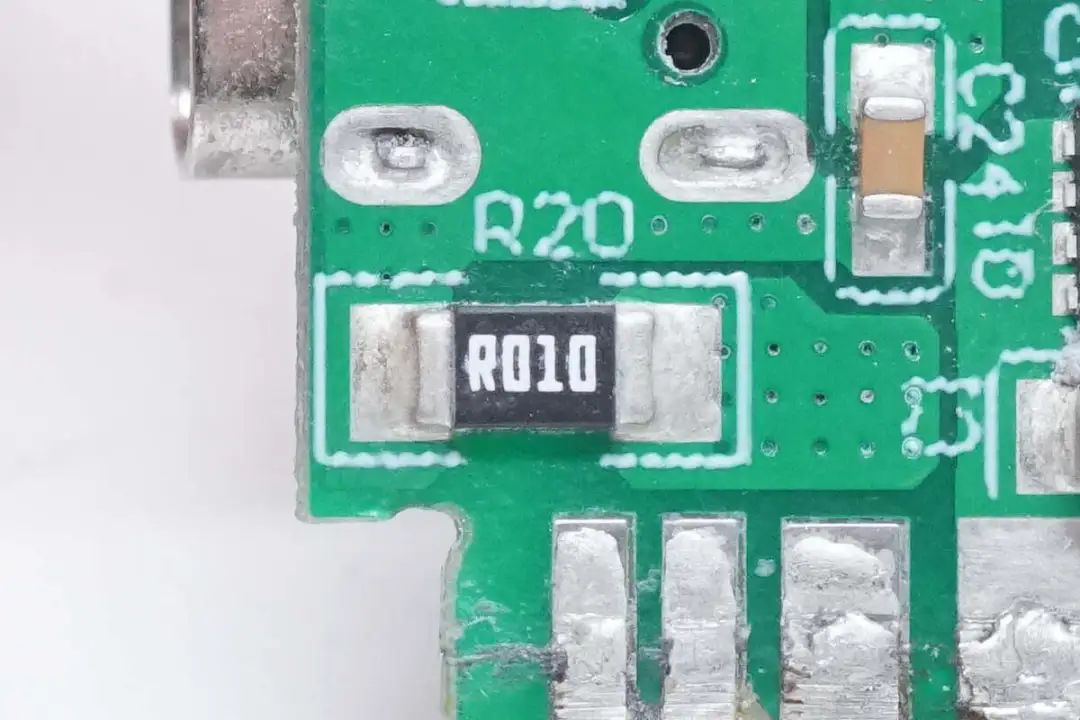

10mΩ电阻用于输出电流检测。 。。。。

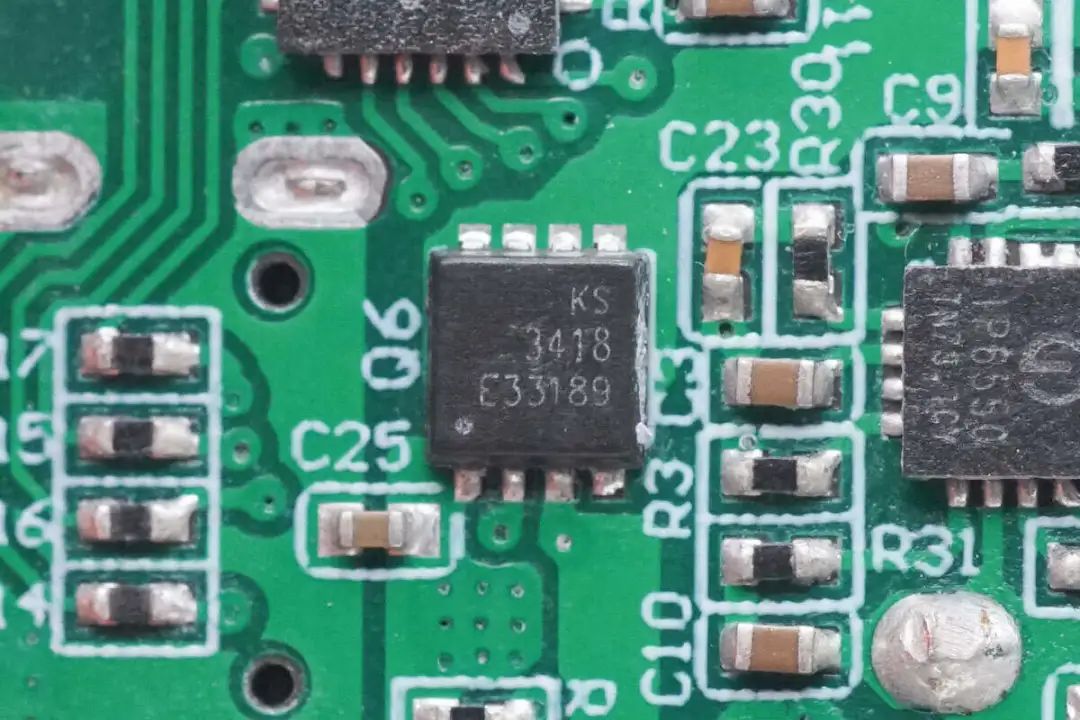

用于USB-C2和USB-A口的VBUS开关管来自冠禹 ，，，， ，型号KS3418MB ，，，， ，是一颗耐压30V的双NMOS ，，，， ，导阻为7mΩ ，，，， ，采用PDFN3333封装。 。。。。

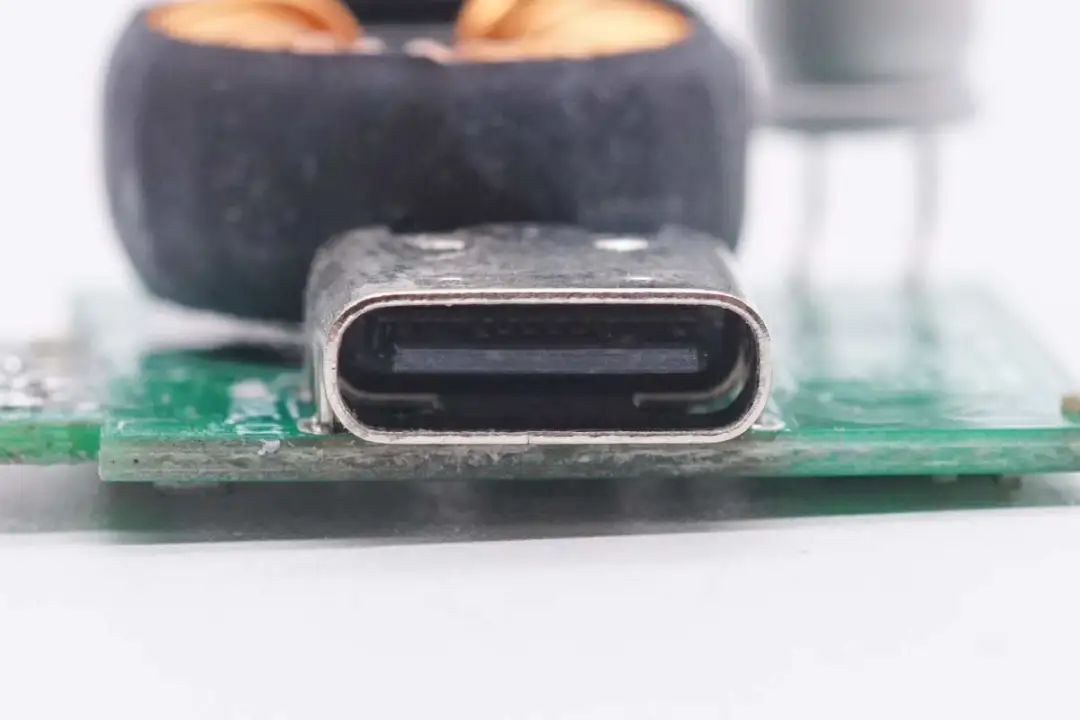

USB-C接口采用过孔焊接固定 ，，，， ，黑色胶芯不露铜。 。。。。

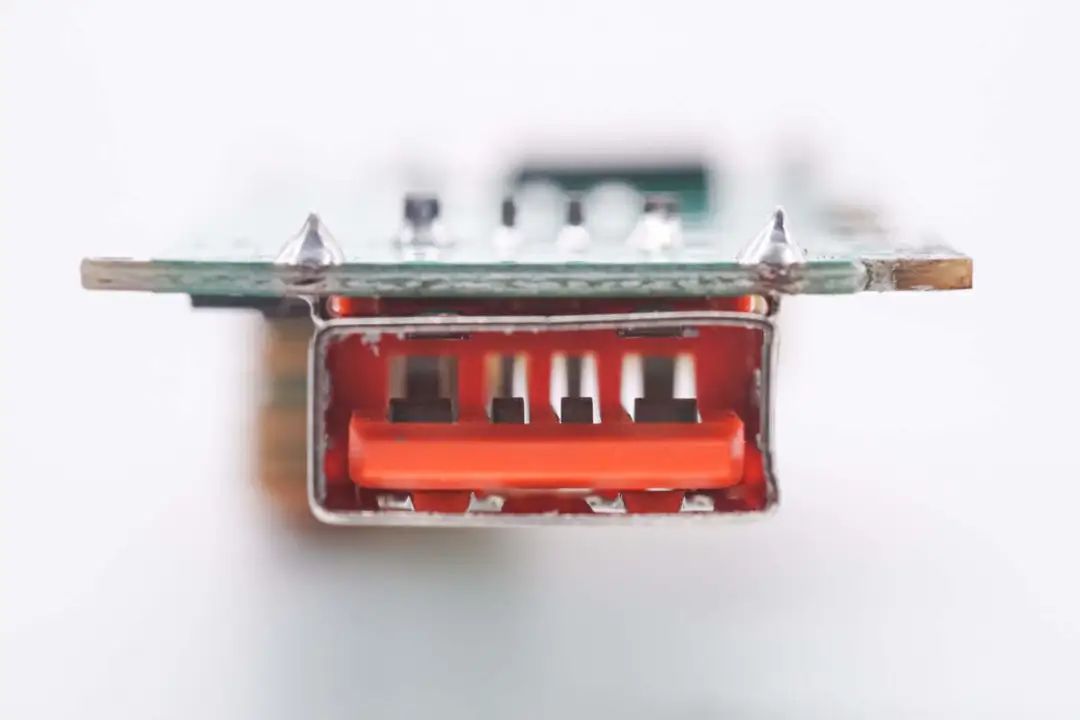

USB-A接口采用橙色胶芯 ，，，， ，正负极加宽支持大电流快充。 。。。。

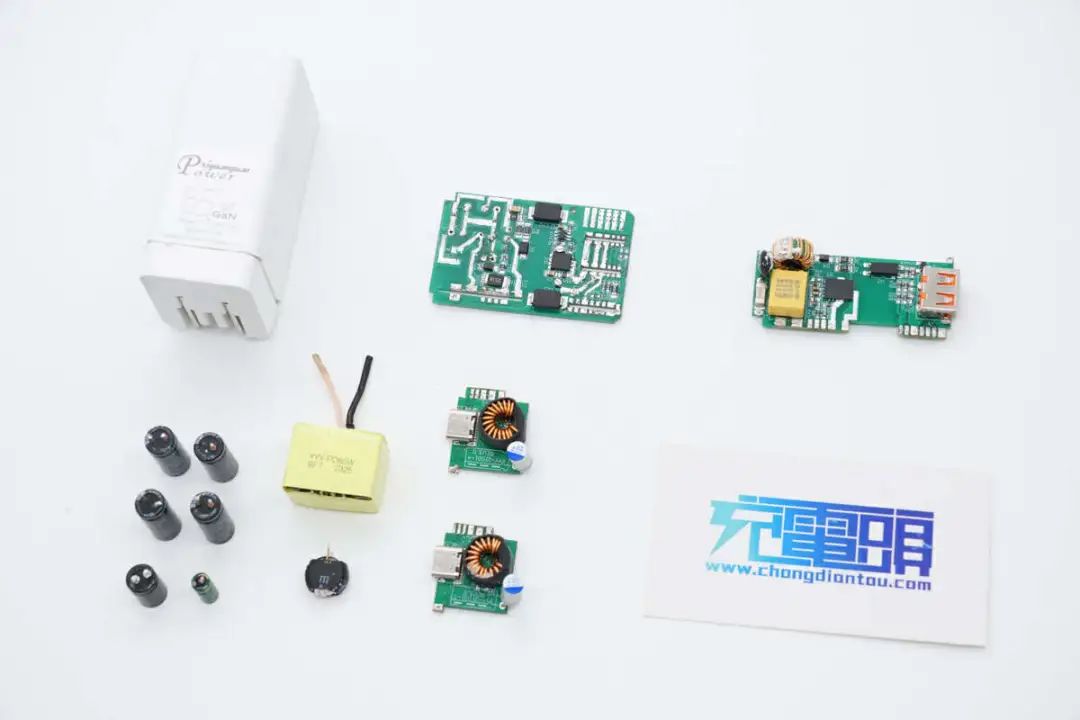

全部拆解一览 ，，，， ，来张全家福。 。。。。
充电头网拆解总结
喜源源这款氮化镓充电器为折叠插脚设计 ，，，， ，体积小巧 ，，，， ，便于日常携带。 。。。。充电器具备2C1A输出接口 ，，，， ，USB-C口支持双口盲插和功率自动分配 ，，，， ，可以同时为手机和电脑充电。 。。。。此外还支持PPS快充 ，，，， ，对新老设备的快充兼容性都很好。 。。。。
充电头网通过拆解了解到 ，，，， ，这款充电器内置智融科技SW1125合封氮化镓芯片 ，，，， ，这款芯片内部集成了氮化镓开关管和高频反激驱动器 ，，，， ，还集成高压启动电路和X电容放电功能。 。。。。芯片支持7-90V宽范围供电 ，，，， ，在PD快充中应用 ，，，， ，无需增加额外的供电绕组或者稳压电路 ，，，， ，进一步简化应用。 。。。。
同时内部还使用了智融SW1608同步整流控制器 ，，，， ，搭配同步整流管组成固定电压输出的开关电源。 。。。。输出采用两颗英集芯IP2723T协议芯片搭配IP6550同步降压控制器。 。。。。PCBA�？？？ ？？？？？椴捎猛忧可⑷� ，，，， ，对应发热器件粘贴导热垫加快热量传导 ，，，， ，降低大功率快充的温升。 。。。。
